西溪·果麦书店，杭州 / 紋建筑

建筑项目概述

建筑概况项目背景项目概况非常感谢紋建筑（联系邮箱： : 项目位于西溪湿地福堤的北端。

原建筑是二十年前的办公楼建筑——U型中轴对称的布局,功能空间组合的错综体量。

设计愿景

建筑设计设计策略设计理念建筑架空于湿地上，三翼环抱的水院封闭而消极。

设计需对其进行外立面改造及室内设计，将其转化为一处书店。

空间设计

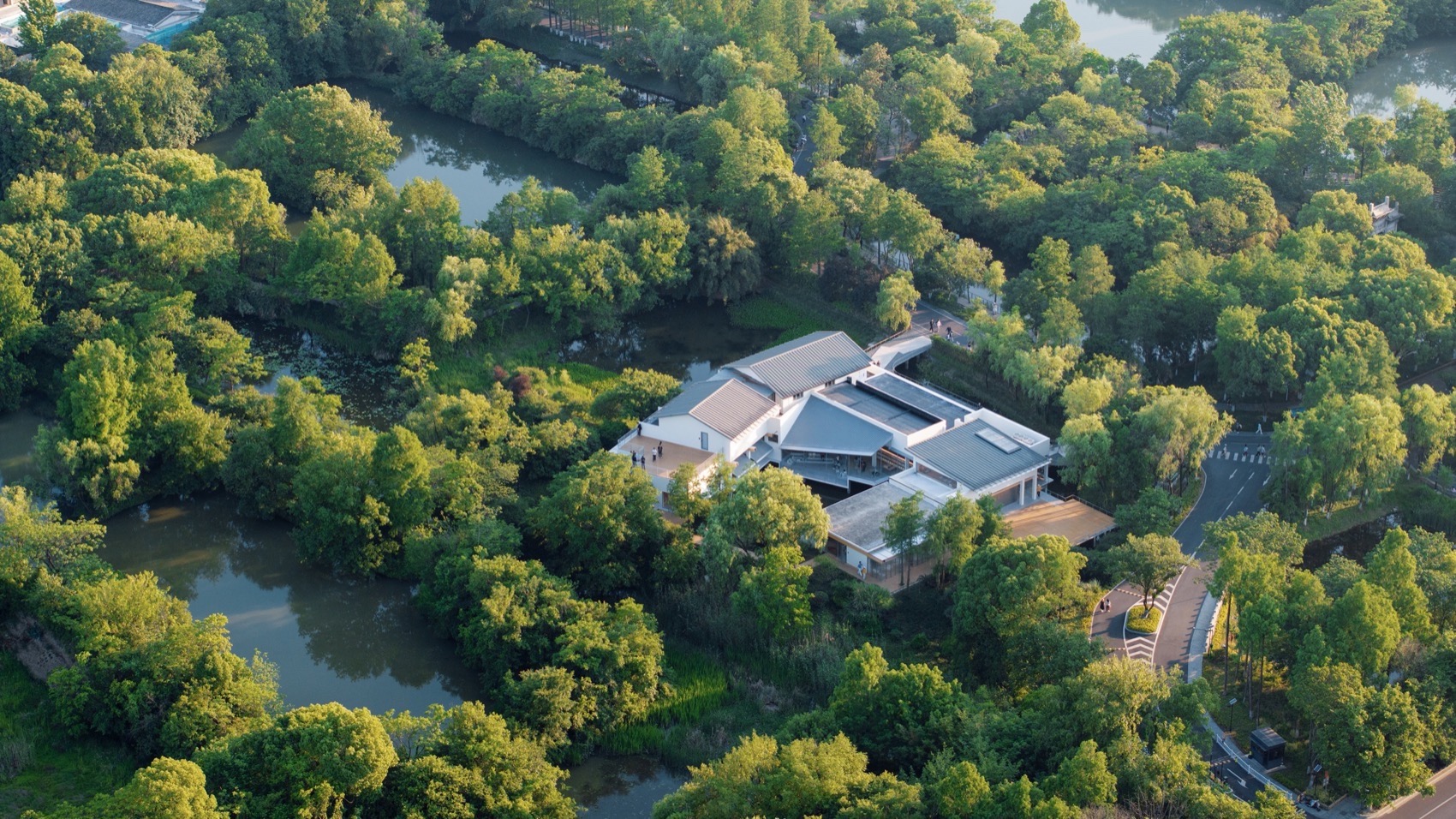

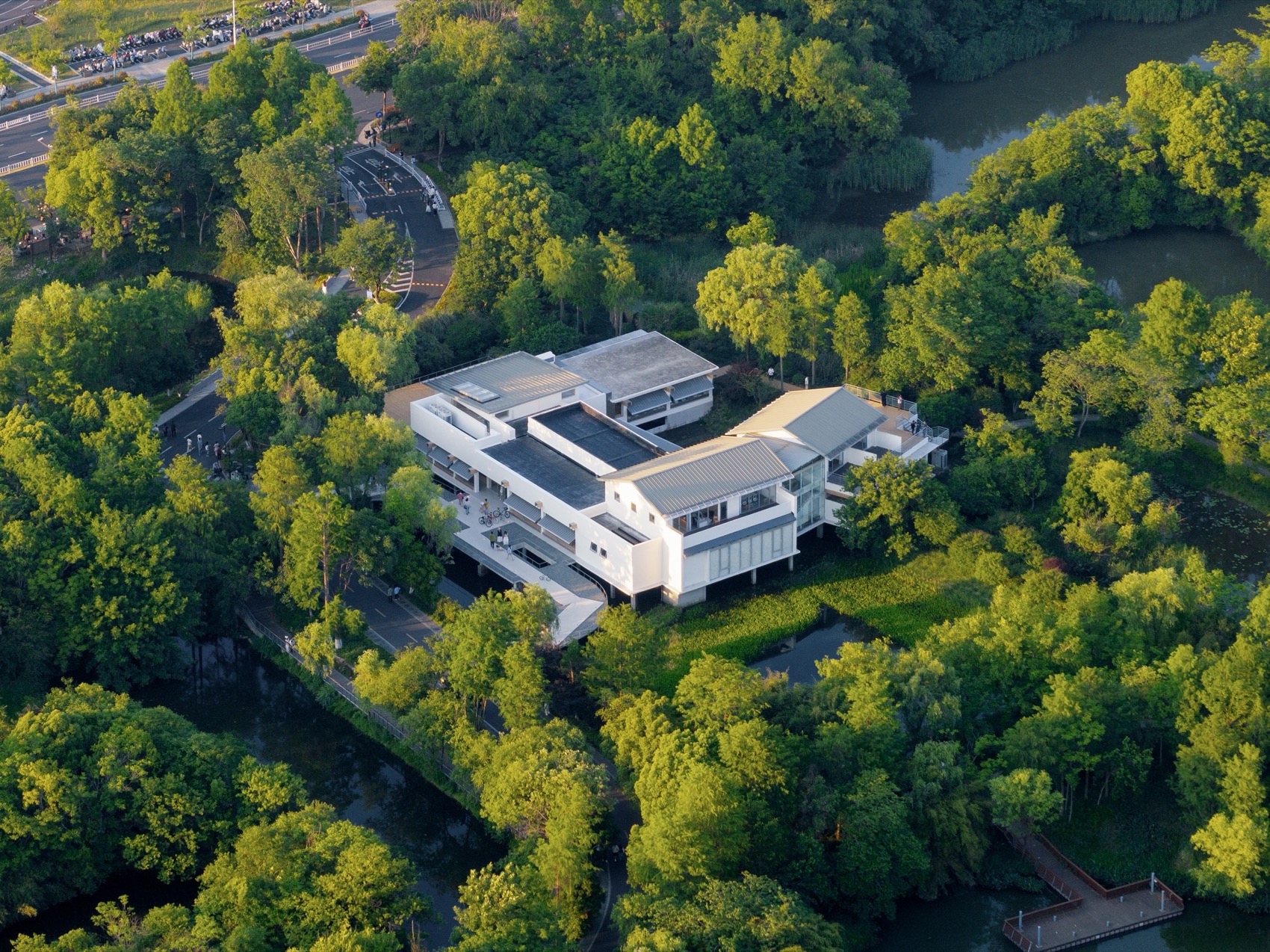

建筑特色空间体验空间特色项目视频，video The is at the point of Fudi, Xixi Wetland. The was an years ago – a U- with a of in an volume. The is above the wetland, with a and water by three wings. The a faade and to it into a bookstore. 西北角航拍， view from the Chen Hao 西南角航拍， view from the Chen Hao 一层被规划为环抱水院、水平连通的空间。

西侧纵向主空间容纳了书籍展销功能，北翼书吧为咖啡阅读区；南翼为阅读沙龙区，通过室外楼梯与二楼景观露台相联。

项目介绍

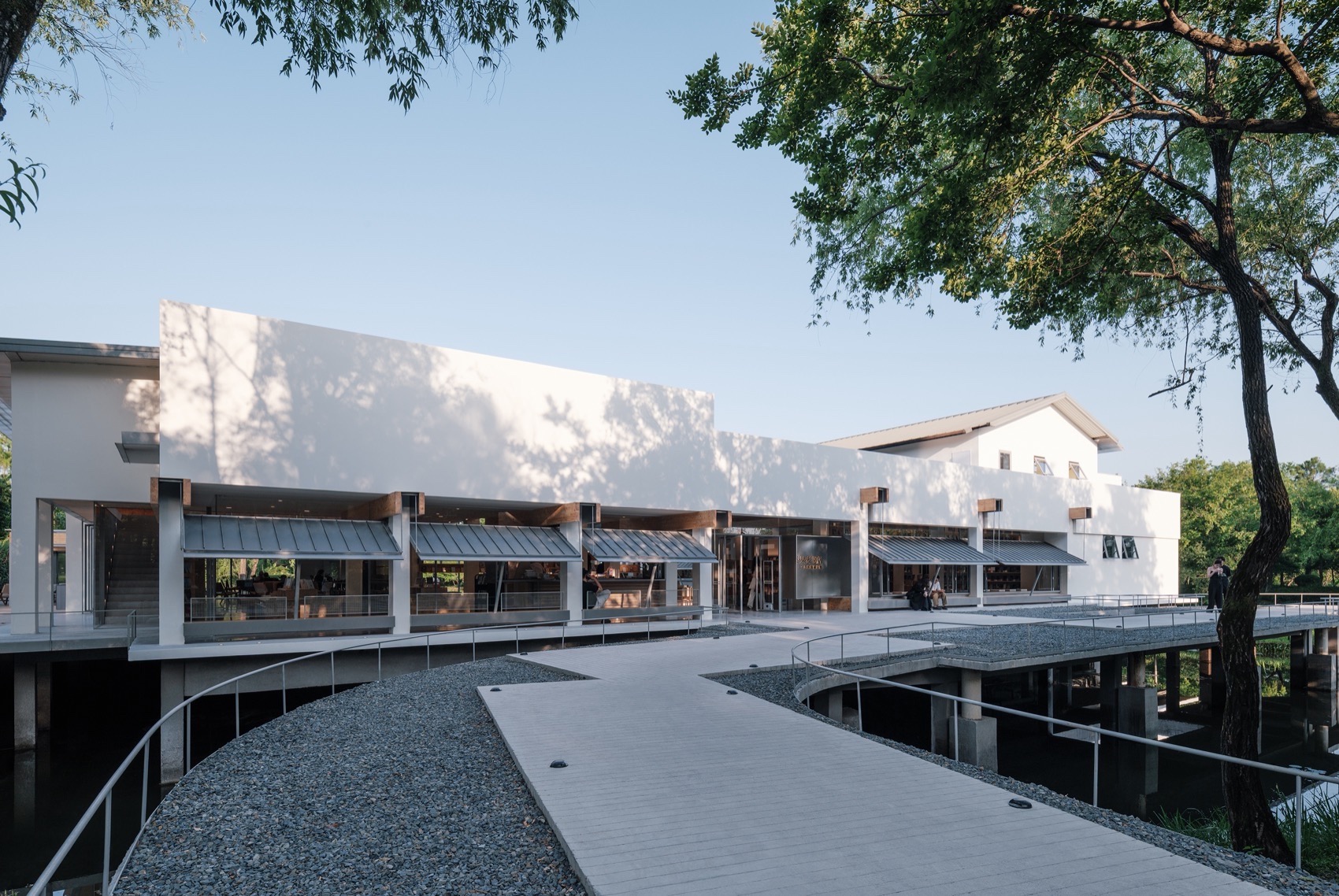

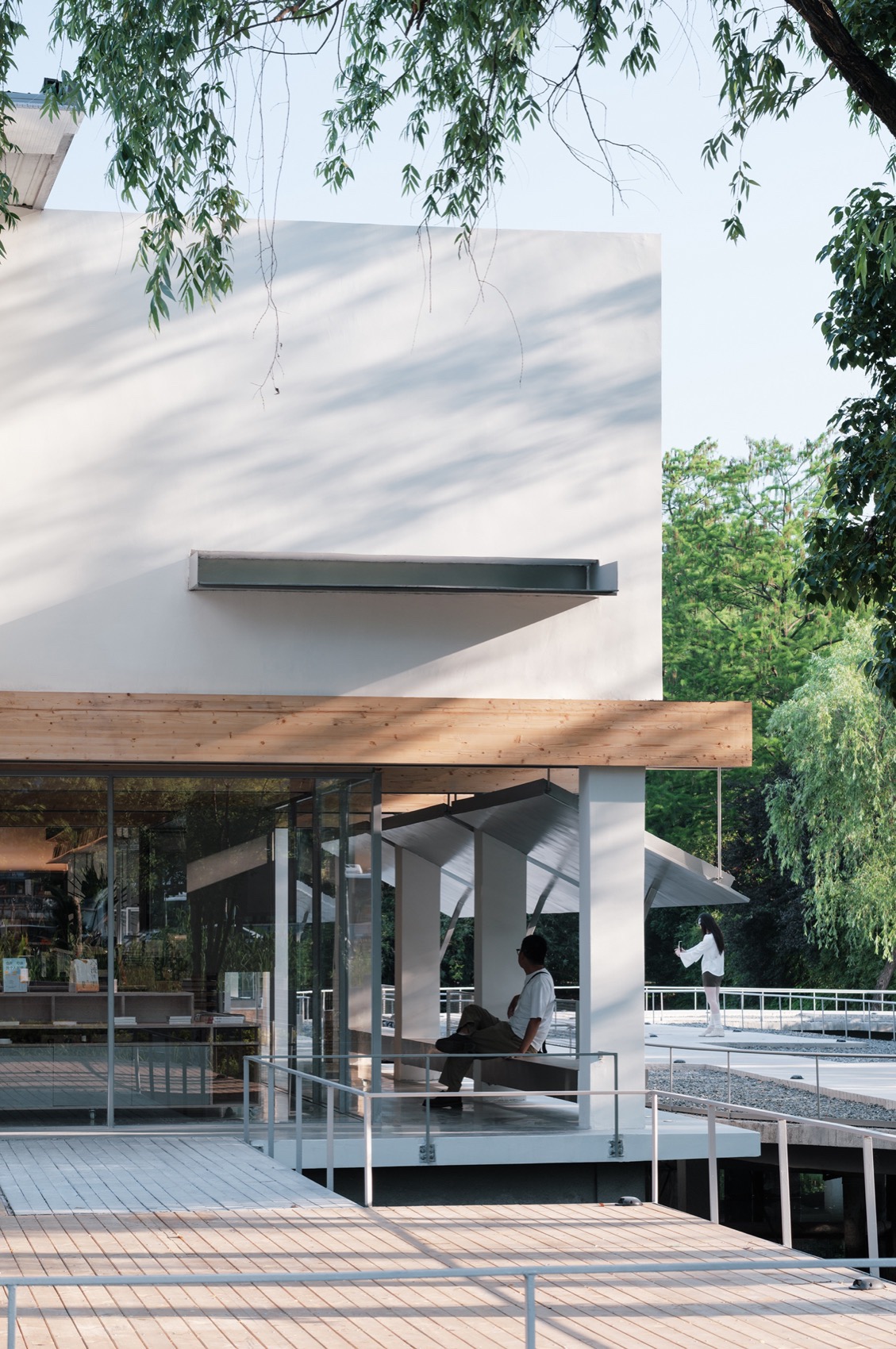

建筑理念建筑建筑特色建筑形态主入口立面，Main faade Chen Hao 主立面的西南视角， view of the main faade Chen Hao 剥离掉所有围护墙体，留下的是一组混沌而无意义的混凝土框架结构。

一系列新“结构群”的介入，给原本混沌的结构强行赋以新的秩序，使其转化为与自然深度关联的空间场域。

项目介绍

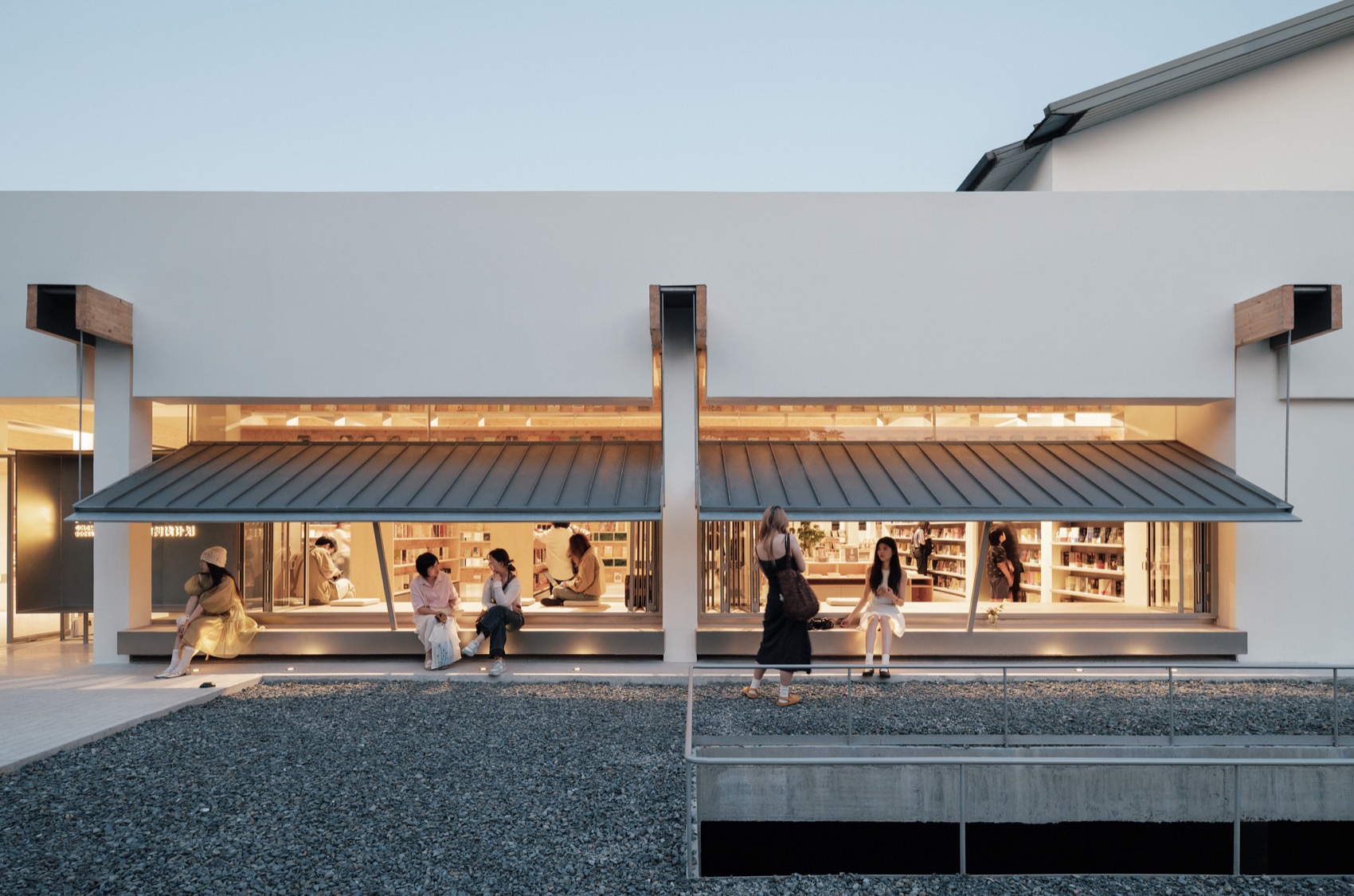

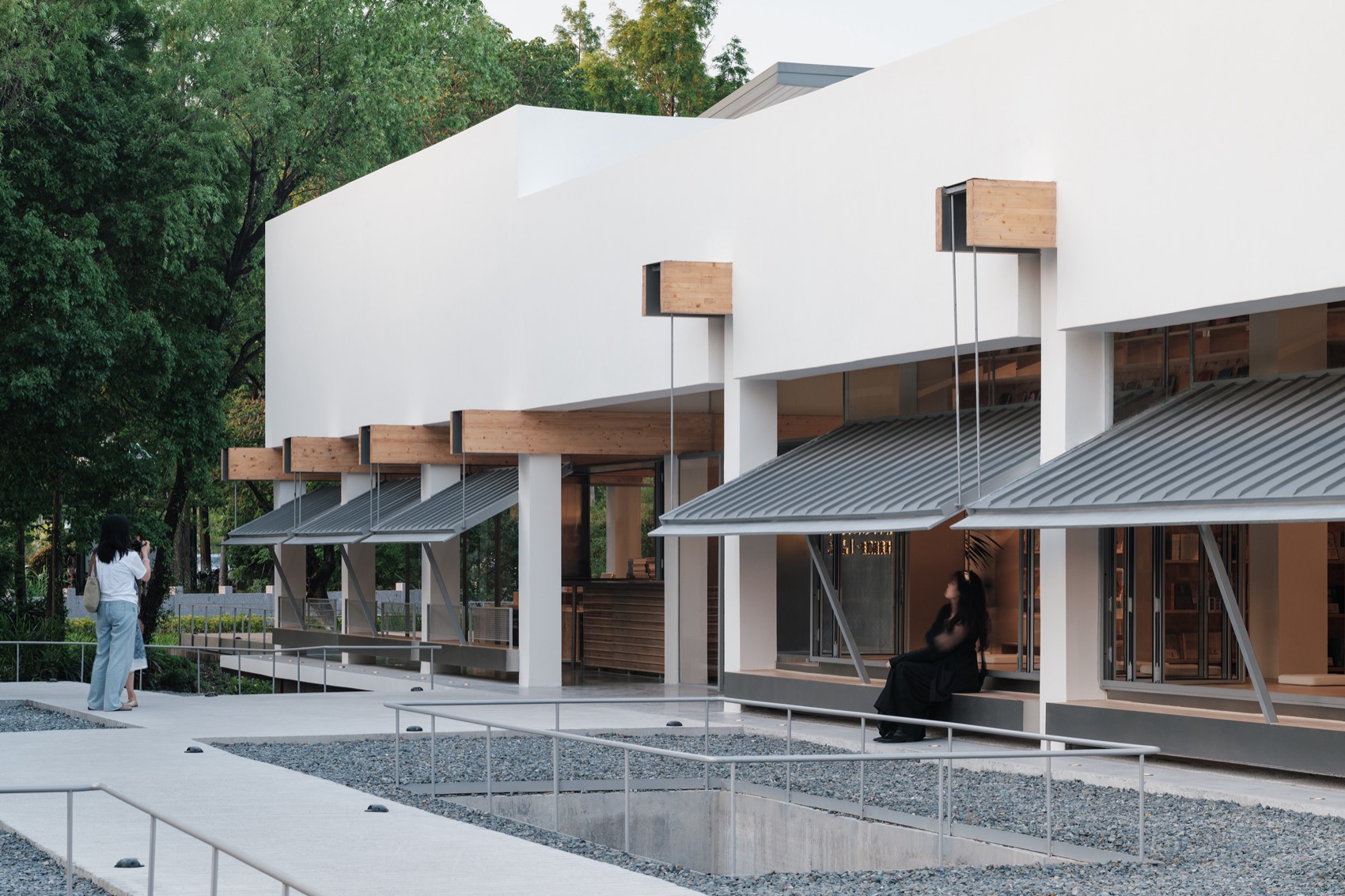

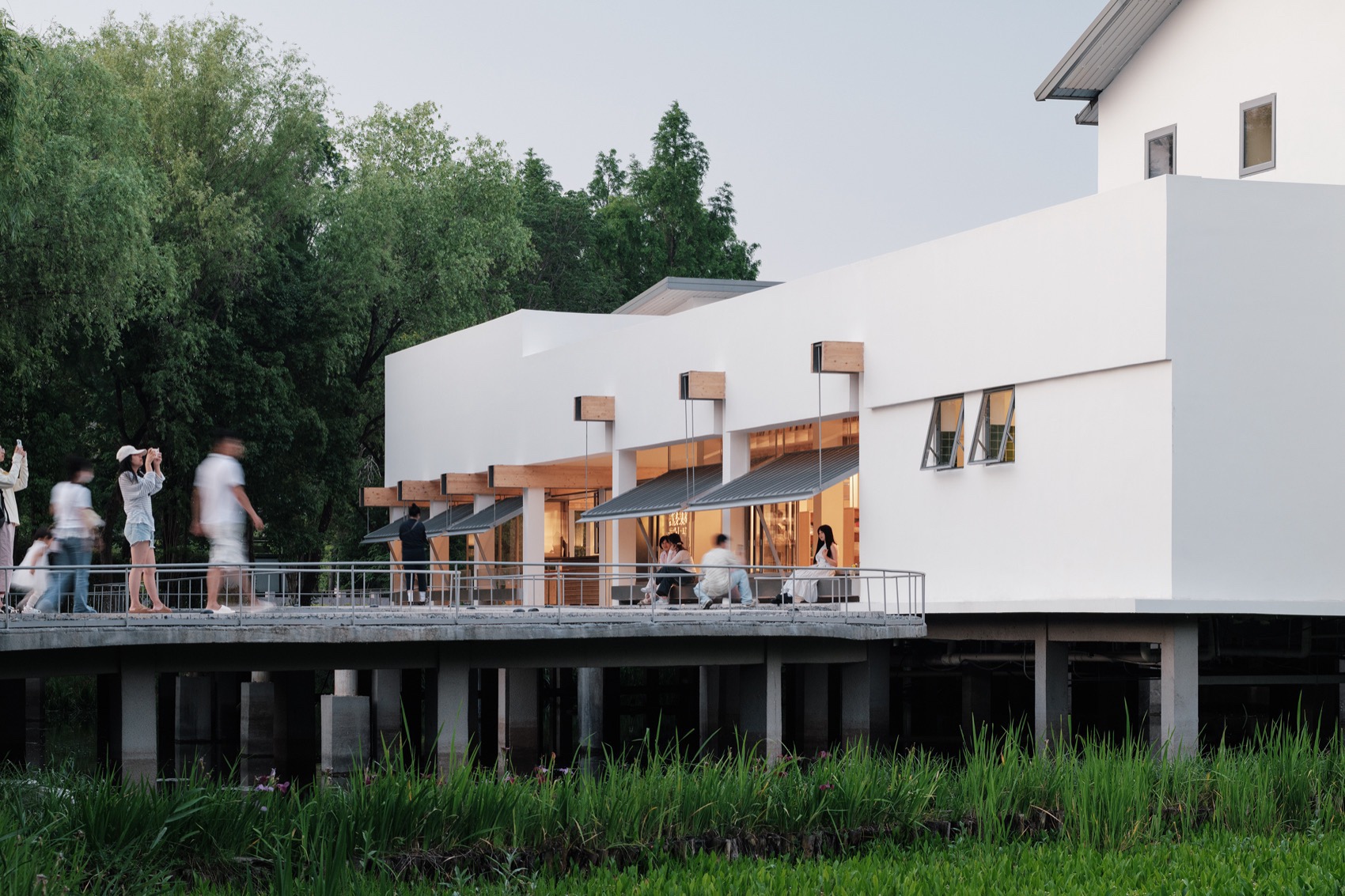

项目背景材料表达材料运用傍晚时分的书店西立面，West faade of the at dusk Chen Hao 突破建筑边界的木梁群悬吊披檐，The eaves by beams that the Chen Hao 西侧界面的阅读与休憩场所， and area along the Chen Hao 原框架的解体 of the 对原状错综的屋顶梁板，通过引入容纳机电设备的吊顶系统进行梳理，原框架结构被解体为：丛立的柱群，支撑起高低错落的体量。

西侧屋顶体量的简化调整，与立面退入的柱廊，将原中轴对称的立面调整为水平向的悬浮体量，从而强化建筑的公共性。

项目介绍

设计策略功能规划功能布局主入口平台的既有弧形车道上，铺设了由水泥条构成的错角形人行栈道，将原车行平台转化为尺度多样、方向变换的入口空间。

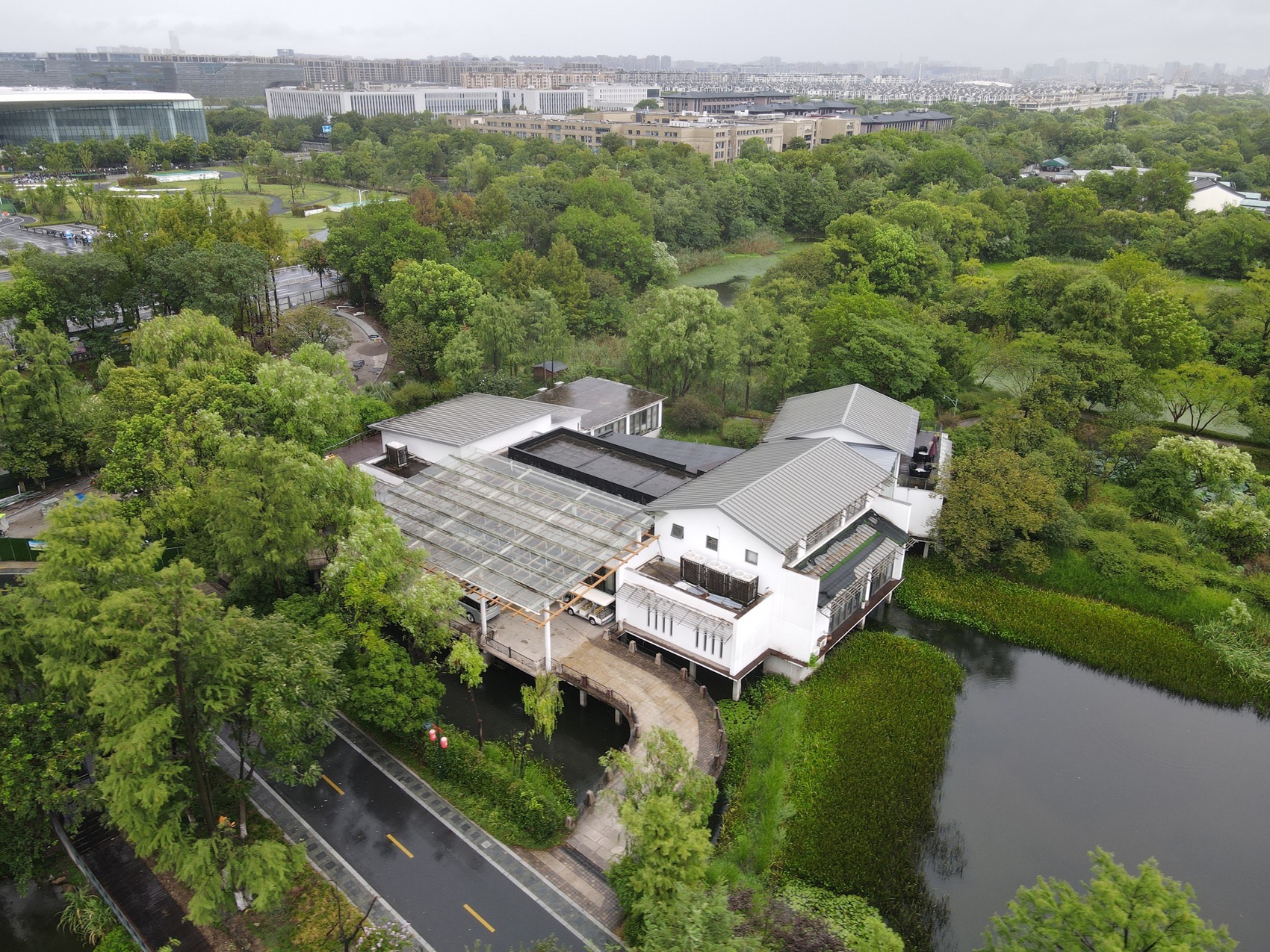

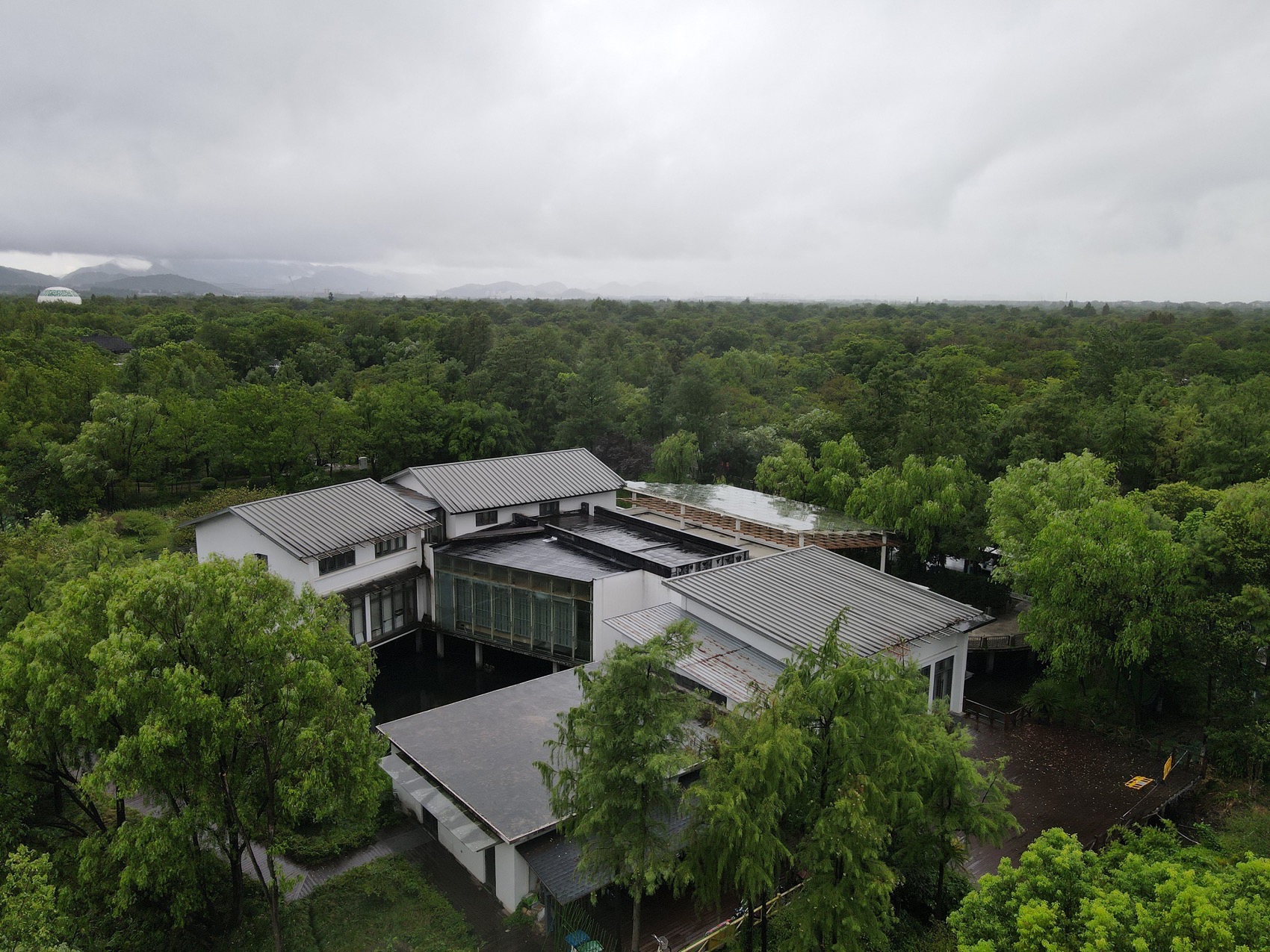

改造前原状，Pre- Wen’Arch In to the roof beams and slabs, a MEP was to them. The was into a of the volumes.The of the roof on the west side, along with the on the faade, the central-axis into a volume, the building’s sense of publicness.On the of the main platform, a staggered-angle made of has been laid, the into an space with and orientations. 立面退入的外廊， on the faade Chen Hao 西侧外廊作为休憩场所，The west-side outer as a area Chen Hao 木梁群的重构 of the 对原6*6 米的框架柱网，木双梁系统被引入。

项目介绍

空间体验生态融合环境融合每组木双梁贯通性地夹住混凝土柱列，建立起垂直于水院、连通U型内外的水平向空间秩序。

原状框架结构， Wen’Arch 原状框架轴测， – Frame Wen’Arch 轴测 – 结构群， – “Structures” Wen’Arch In to the 66 meter grid, a double-beam was introduced.Each double-beam the rows of columns, a order that to the water the and of the U-shape. 水院空间，Water space Chen Hao 结构用胶合松木梁，通过暗托板节点与混凝土柱子进行结构性固定，并在各处向室外悬挑。

项目介绍

项目介绍创新技术技术创新双梁间的缝隙兼作了空调回风、柱列照明的设备集成带。

水院一角，A of the water Chen Hao 在木梁群构成的水平向空间场域中，设计进一步做了两处垂直向的空间扰动，其一是导向天光的书塔，其二是引向湿地的水榭，使得自然景观能够更为立体化地介入书店空间。

项目介绍

材料表达项目介绍设计特色水院一角，A of the water Chen Hao 抬升的书塔The Book 南角高体量内增设了一处“书塔”。

层叠嵌套的两圈环形夹层构成了类似剧场的剖面模式，错层尺度刚好提供了不同标高的坐读空间，朝向东侧的窗口引入了湿地远处的绿意。

项目介绍

功能规划项目介绍设计特色书店主空间望向书塔，View from the main space the book tower Chen Hao 书塔空间成为悬浮的风景，The book tower space a Chen Hao 书塔空间成为悬浮的风景，The book tower space a Chen Hao 书塔一角，A of the book tower Chen Hao 书塔夹层打破了常规楼板的处理，井字形布局的钢梁夹层架设在混凝土柱间并向下悬吊，工字钢顶面与木地板齐平，被呈现为与木梁同质的水平向要素：在纵向空间尽头，梁群向下层叠而泻下自然光线。

书塔内人们的剪影被水平木梁截获，成为漂浮的风景。

项目介绍

项目介绍项目介绍设计特色书塔望向书店主空间，View from the book tower the main space Chen Hao 书塔内部南向视角，South- view of the of the book tower Chen Hao 书塔望向北侧远处的湿地，View from the book tower the in the Chen Hao 下沉的水榭The 建筑朝向水院的不规则玻璃体量被替换为一处单坡顶。

平面斜线的几何潜力被充分利用，自然地构成了剖面逐渐压低的坡顶；同时原楼板被局部敲除，改造为一处下沉近水区域。

项目介绍

项目介绍项目介绍设计特色压低的顶面与下沉的地面共同作用，成为了一处融入湿地的“水榭”。

退台阶梯提供了朝向湿地、三面而坐的阅读场所。

项目介绍

项目介绍项目介绍设计特色在U型平面转角处，将水榭“割让”给水院，不仅对室内空间产生了水平方向的扭转，同时获得引向湿地水面的垂直力，强化了湿地对于内部的空间作用。

下沉水榭， Chen Hao 水榭屋面采用灰色钛锌板，顶棚则整体喷涂以银色金属漆：既着意强化坡顶作为物体压下水面的空间力，又突显银色对环境光反射的微妙反应，以作为映射呈现自然水光的背景。

项目介绍

项目介绍项目介绍设计特色庞大的水榭顶棚在每天上午反射出潋滟的水波纹，湿地以这样奇特的方式“进入”室内。

书店主空间与下沉水榭，Main space and Chen Hao 下沉水榭望向水院北翼，View from the the north wing of the water Chen Hao 下沉水榭望向水院南翼， View from the the south wing of the water Chen Hao 悬吊的披檐 Eaves 《营造法式》中记载过一类宋式临水外檐装修构件——“障日䈳”。

项目介绍

项目介绍项目介绍设计特色设计对该传统原型进行了当代转译：木梁突破建筑边界向外出挑，披檐两侧由上拉的吊杆悬挂在木梁上，中间由一根下接的斜杆辅助支撑，从而构成了特殊的临水建筑界面。

披檐采用了与水榭相似的材料构造。

项目介绍

项目介绍项目介绍设计特色调节光线与尺度的披檐，The eaves that light and scale Chen Hao 木梁与书梁交错的内部架构与披檐空间，The of beams and book-beams with the eaves space Chen Hao 沙龙区的阅读空间， space in the salon area Chen Hao 披檐作为建筑邻水边界的中介性元素，有两点作用。

其一是调节室内光线，在遮挡刺眼的直射阳光同时，银色顶棚提供了柔和的漫射光，形成更适宜阅读的室内空间；其二是，调节空间尺度，压低的檐口屏蔽掉福堤的游客及水院两翼对视的干扰，让人在室内的视线朝下导向湿地水面，强化建筑架空于水上的场所知觉。

项目介绍

项目介绍项目介绍设计特色沙龙区的阅读台阶与书梁， steps and book-beams in the salon area Chen Hao 沙龙区的阅读台阶与书梁， steps and book-beams in the salon area Chen Hao 沙龙区的阅读台阶与书梁， steps and book-beams in the salon area Chen Hao 沙龙区一角，A of the salon area Chen Hao 木梁悬吊的披檐、柱间架空的桌椅构件，与立体错动的玻璃界面、可整面打开的折叠窗, 共同形成了建筑与自然之间的多处中介性场域。

沙龙区望向水院，View from the salon area the water Chen Hao 书吧望向水院，View from the book bar the water Chen Hao 交错的书梁 Book-架被设计为寄生于柱列之间的特定结构要素—— 通透的“书梁”，希望让读者既能看到书籍、又能看到风景。

项目介绍

项目介绍项目介绍设计特色我们与结构师张准进行合作，创造了 “书梁”结构装置：以横向水平木梁与纵向不锈钢板进行水平层叠，成为组合结构：胶合木和欧松板组合成工字型截面，承担长达6米的结构跨度，而纵向不锈钢板则将木梁联结为结构整体，实现平面内的抗扭。

书梁由两侧的结构吊杆悬吊而与柱子固定，实现“梁”型的受力模式。

项目介绍

项目介绍项目介绍设计特色施工 – 书梁打样， – Mock-up of book-beams Wen’Arch The are as that the columns— “book-beams” that allow to see both the books and the landscape.In with Zhang Zhun, we the “book-beams” installation. beams are with steel to form a structure. The glued- and into an I- cross-section, which a span of up to 6 meters. The steel link the into an unit, thus in-plane. The book beams are by rods on side and fixed to the columns, “beam” load- behavior. 主入口隔着书梁望向水院，View of the water from the main the book-beams Chen Hao 六组书梁在柱列之间高低错落，与木梁群形成丰富的空间交错效应。

它们漂浮于白色的空间中，限定出了一个个边界暧昧、朝向自然打开的场域群。

项目介绍

项目介绍项目介绍设计特色书店主空间，Main space Chen Hao 书梁装置细部， of the book-beams Chen Hao 西溪湿地作为杭州的城市次生湿地，不仅吸引大量游客，也是周边居民日常散步、骑行的场所。

我们在湿地上构建出一座透明而开放的书店，让人们同时阅读书籍与自然，成为嵌入城市自然生活的公共场所。
