项目概述

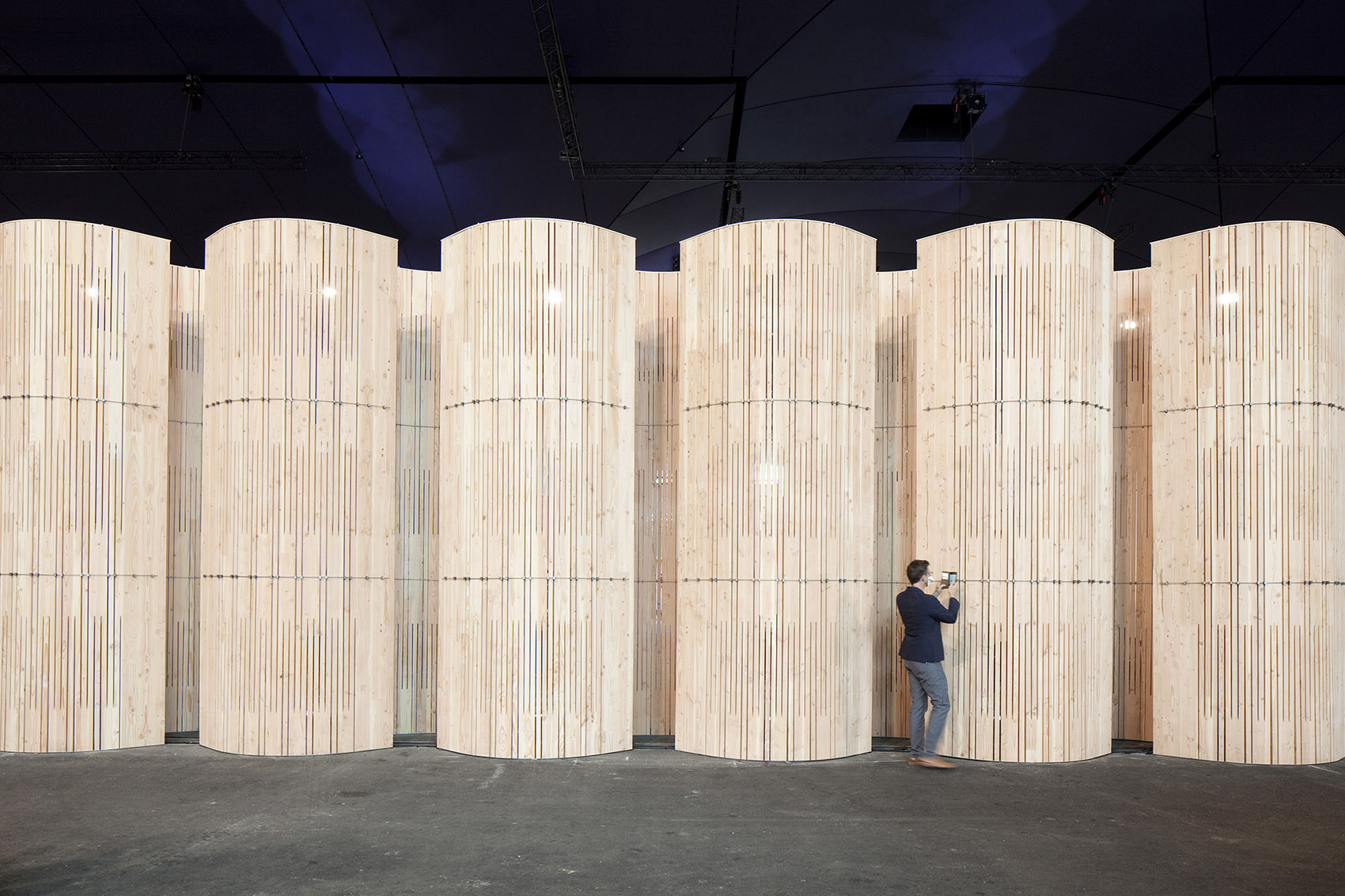

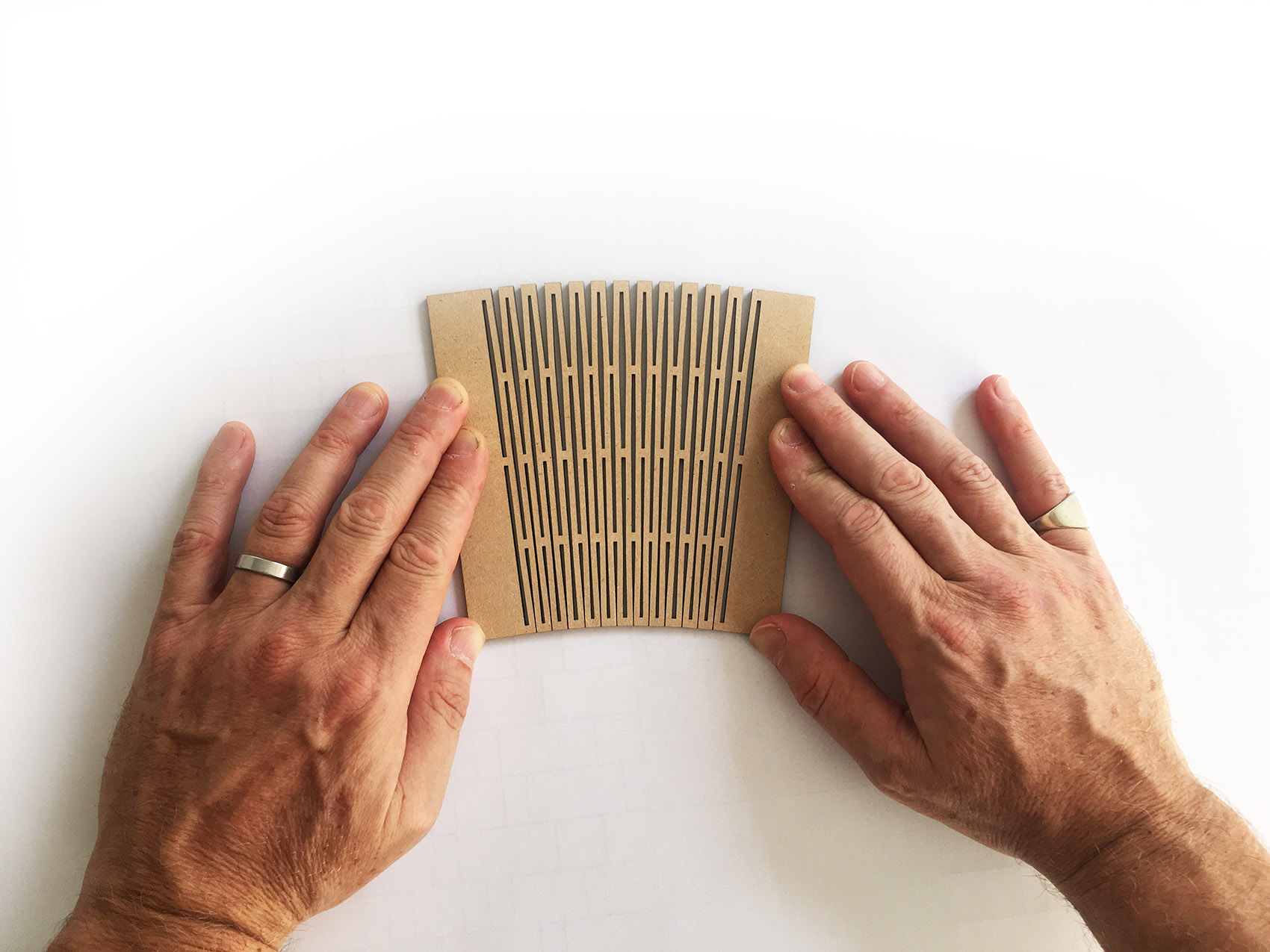

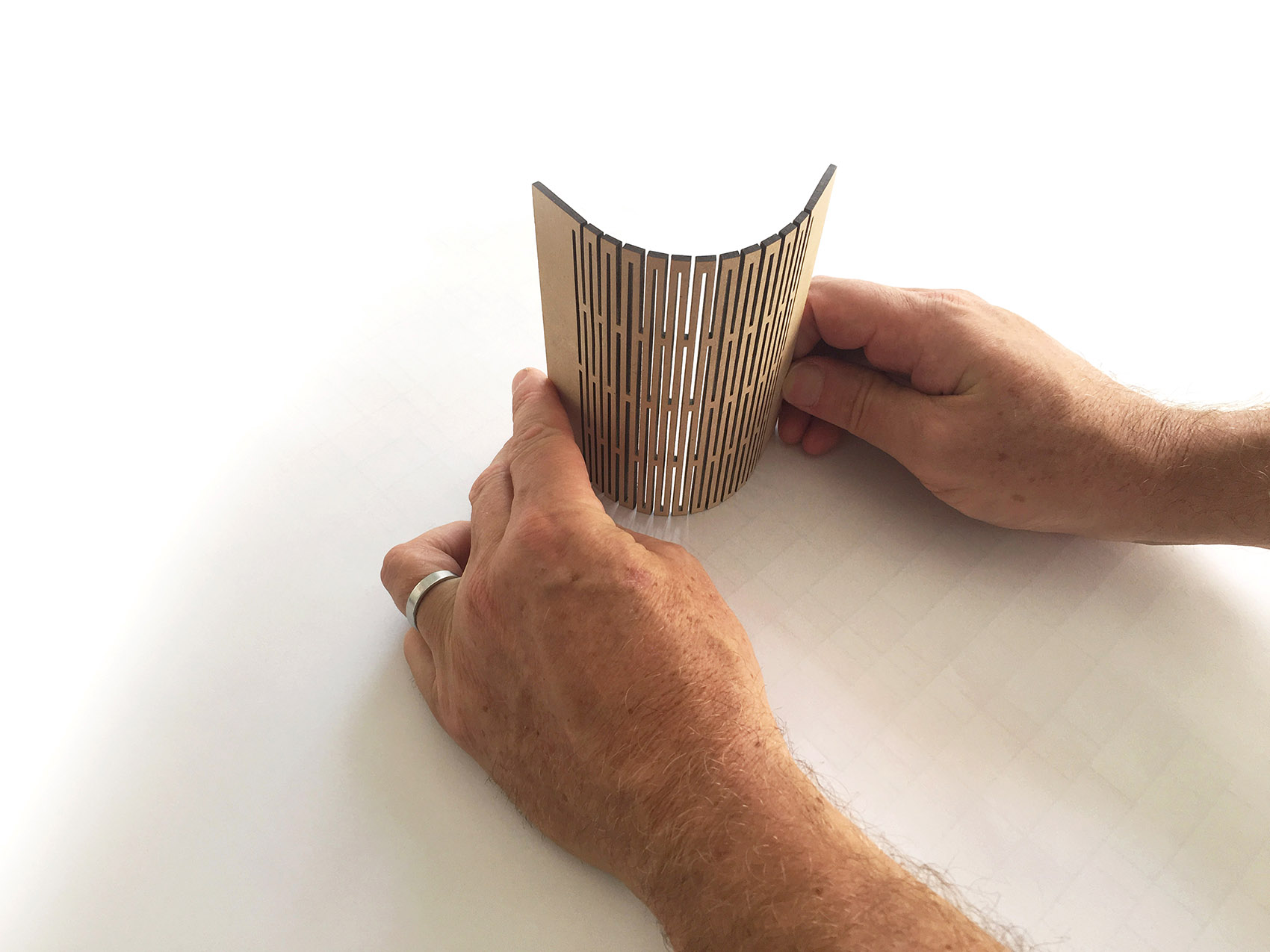

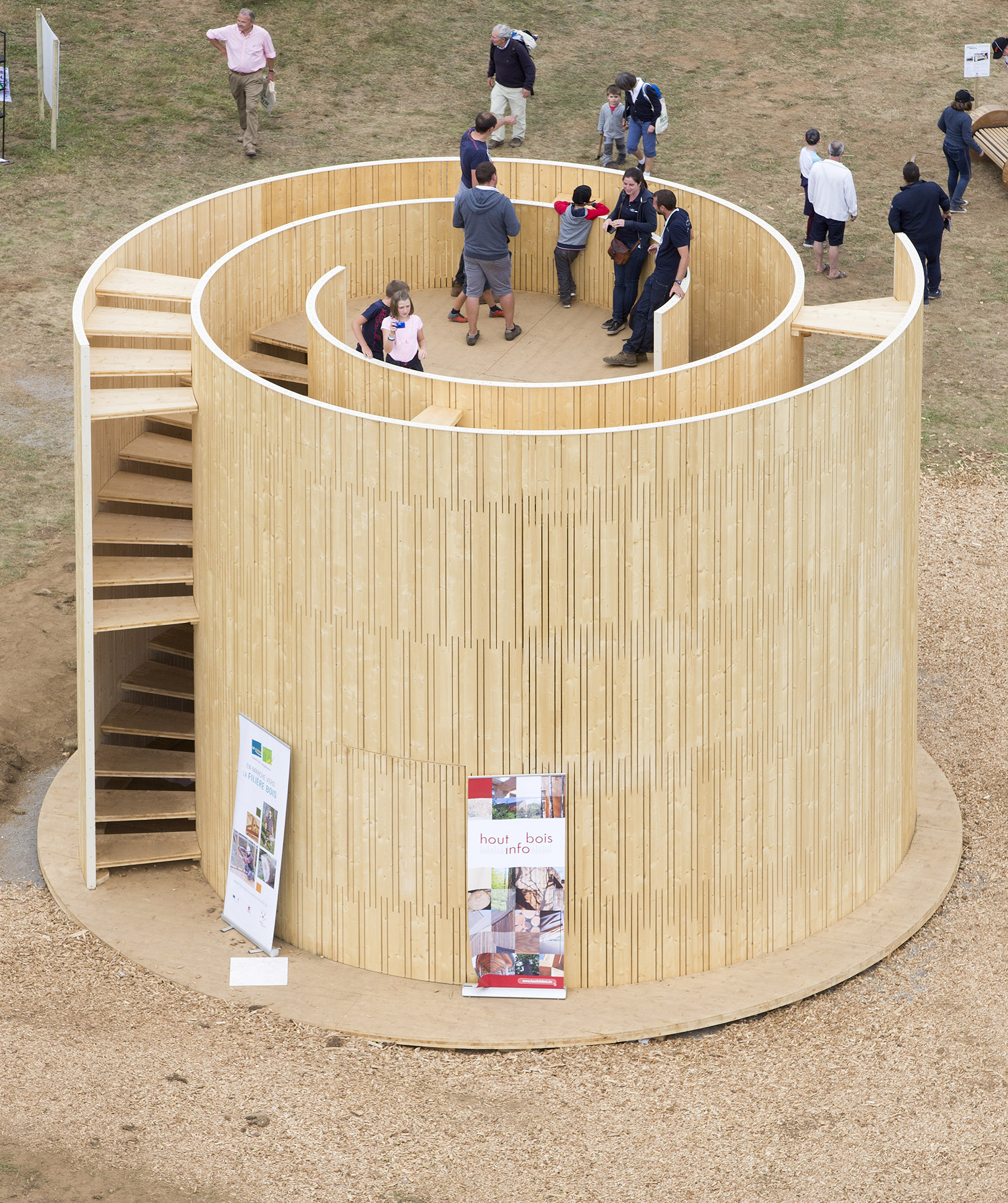

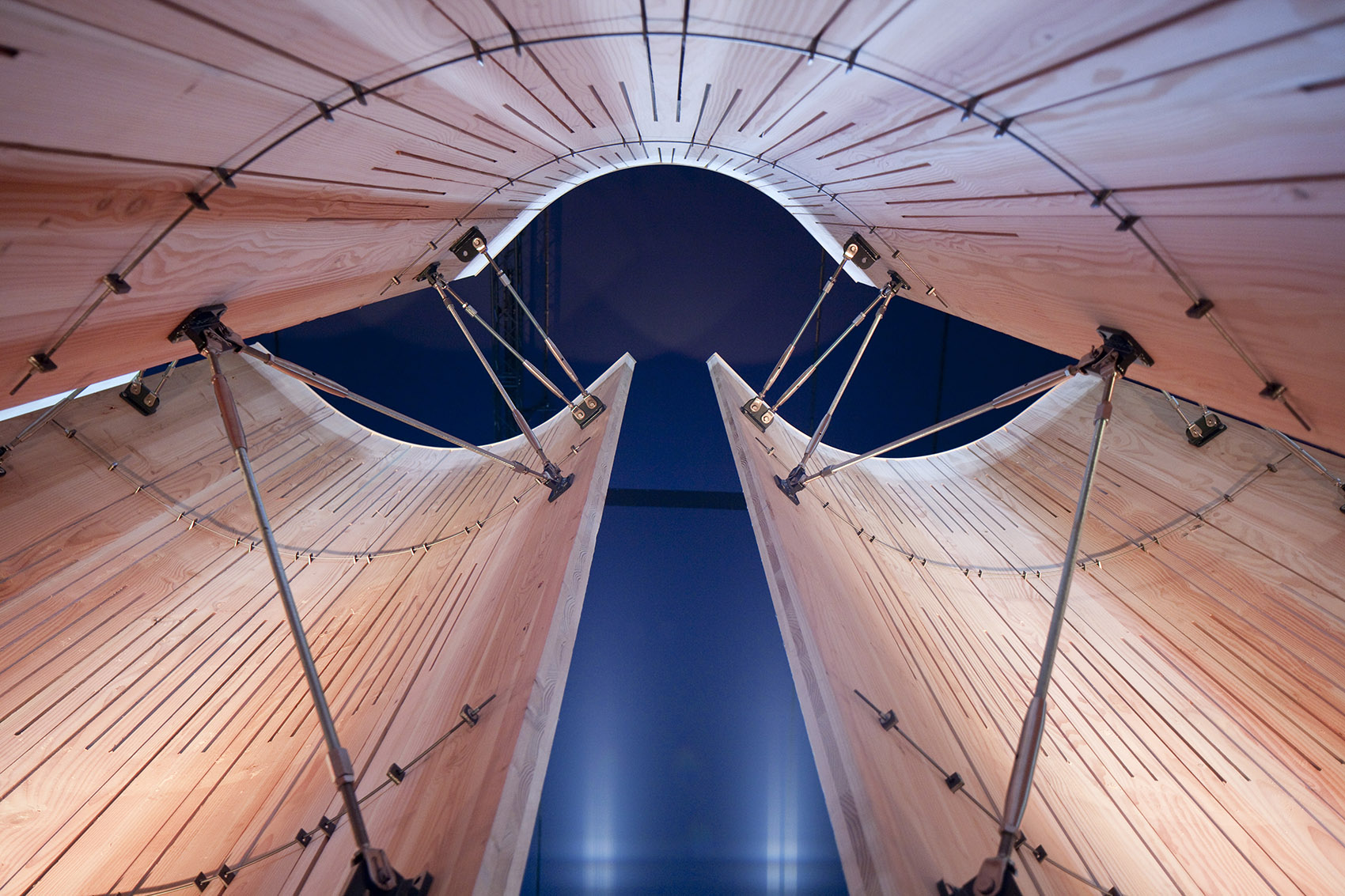

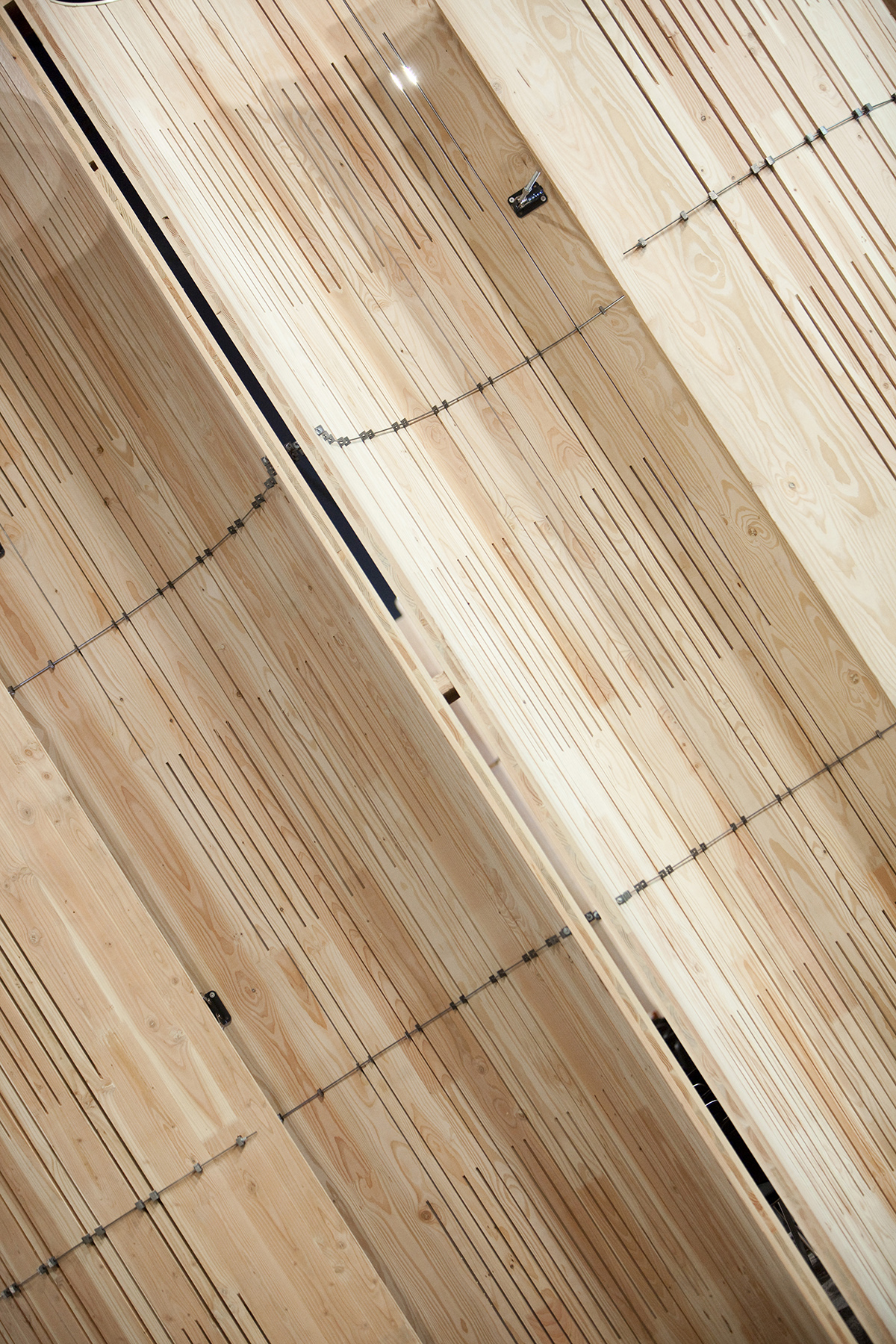

项目概况项目概况更多关于他们，请至： 特立独行的建筑事务所 “工匠用他的双手、他的头脑和他的心来工作。设计理念建筑师。与经典建筑事务所的不同之处在于其组织内部集成了研发实验室 。这体现了工作室对重塑和创新的承诺，用新的视角来进行建筑实践。空间特色实验室和工作室的结合证明了团队的雄心壮志，即为建筑行业制定更符合道德和可持续发展的愿景。在（交叉层压木材）面板的弯曲研究工作中尤其如此，通过在回收利用材料的背景下提供美学和功能替代方案。建筑形态项目概览， 引言：一种技术的多维度 面板在建筑中的使用使木材工业越来越多地融入建筑设计。在 中新成立的研究方向也因此展开：通过去批判和反思它们的使用，从而挑战并超越其常用的技术方式。材料运用工艺（源自拉丁语词源“”，意为“鸟的骨头”）进一步推动了板的建造性和美学限制，通过探索一种更可持续的方法，将建筑废物再利用为新资源。替代协同作用）。为了满足项目情况的结构和几何需求，标准对象使用晶格铰链技术（不连续纵向槽）进行减材加工，并使用数字工具进行参数化加工。功能布局一方面，参数化设计与工业工具相结合，使得晶格铰链在更大规模和新材料上的应用成为可能。这项研究需要开发一个完整的生态的工具和方法，使得根据输入参数的限制来研究和预测弯曲度成为可能。环境融合立面， 技术进程的历史和一次人类的历险 2019，是为2019年 （比利时）的林业示范而建造的第一个样品，它使得冷弯结构实现的观景台能够承载二十余人成为可能。在 予的推动力下，本项目 示了使用冷弯的相关性并开辟了探索整个领域的可能性的道路。技术创新鉴于传统林业部门与数字工具（参数 ）的结合，该操作不仅代表了现代木材使用的具体化，而且展示了良性循环经济的可能性。是一项更具创造性和反思性的的项目，它展现了年来对弯曲的潜在应用进行的研究的演变。设计特色与 同， 借其组件允许的不同组合形式来应对不断变化的挑战。本项目展示了使用冷弯的相关性 晶格铰链技术 曲的减材技术直接受到晶格铰链（设计和家具中使用的减材技术）和乐器制造中使用的切口的启发。设计特色这种技术赋予了材料灵活性。它由一系列不连续的纵向凹槽组成，这些凹槽在木材的深处交错排列，将其切割成可以旋转而不会断裂的 “关节”。设计特色减材图案是为了尊重结构需求和曲率半径之间的平衡而建立的。具体来说，“关节”越长，该部件沿其纵轴扭转的能力就越大，从而提高面板的柔韧性和更小的曲率半径。设计特色设计示意， 技术的涌现 格铰链技术诞生于以刚性材料和激光切割制造弯曲物体的工作室。年，在研究表明木材上的切口可以赋予其灵活性后， 与 起开发了“”，一种弯曲木材的声学材料。设计特色年，建筑师设计师 公布了他的声学天花板项目，该项目由薄中板组成，使用晶格铰链技术弯曲。他成功地获得了曲面的双曲率。设计特色年，巴黎马拉盖国立高等建筑学院的学生 、 建了“”，并使用参数化和开源方法传播了他们的研究。这些代码文件可以将晶格铰链应用于所有类型的可展开曲面。设计特色年底，筑事务所对这项研究的成果很感兴趣，决定在建筑尺度上探索这种方法，建议手开发由木框架组成的60毫米弯曲中的两个弯曲墙壁。制作这个原型需要使用工业工具来满足与面板厚度相关的限制以及与木板完美变形有关的精加工限制。设计特色观景台（欢迎展馆）（点此查看更多） 科学内容的深化，使得确定在变形中的机械特性成为可能：承载能力、抗屈曲性、允许评估扭转的剪切定义、减少内力导致裂缝的出现等等。将已知和记录在案的晶格铰链技术转移到较厚的承重元件上，使得必须重新考虑该技术领域，其中涉及弯曲的挑战和面板的结构、它们的形状和它们的实施工艺。设计特色年，筑事务所汇集了设计机构、结构设计部门 和工业层压木材解决方案，用于制造 景台。这个木制图腾在比利时第85届 幕之际，其灵感来自香蕉树干的非凡结构效率。设计特色这个圆柱形的预制结构由16个面板组成，代表两个由台阶连接的互锁螺旋。这座接待亭跨度超过8米，高度为560米，从加工地点平铺到组装地点。设计特色由于冷弯板曲率的可逆性，对展馆的处理方式产生了优化从而节省了能源。加工过程， 木建造论坛上的临时礼堂 背景 在2021年7月（2021年7月16日至17日）第10届国际木建造论坛上，在为2024年巴黎奥运会设计的蜉蝣大皇宫，公众首次见到了 。设计特色这次论坛的主题专注于致力碳中和的生态责任和方法。与、 、、 、 、、’ 、、 同创造了这种新型临时礼堂。设计特色木建造论坛上的临时礼堂， 借在其系统先前版本的框架内吸收的技术成果，团队积极响应了这一要求，并提出了冷弯面板所提供的挑战和潜力的相关性和收敛性，以及其实施的限制，例如快速和经济地部署结构的可持续性，具体包括缺乏需要自稳定的地面锚固以及保证会议可理解性的声学保障等等。礼堂的主要挑战不仅在于这种结构在技术建筑的棱镜下的合理分析，还在于礼堂的开发、组装和拆除与原型特征的相互交织，尤其在有强烈的空间和时间安排限制下。设计特色不接受这种混合性的挑战，不仅会质疑会议周期和计划亮点的举行，而且最重要的是会危及所有其他木建造论坛展台的组装和拆除。建筑师事务所的项目总监 。设计特色礼堂结构近景， 新，通过反复试验的方法以及对临时建筑的质疑，使超越面板的固有特征成为可能，并从而提出了一种无碳、模块化、易于运输、结构自主的替代方案。一个具有多种机会的新流程。设计特色应用于 这一过程的概念起源从鸟类的骨骼中汲取灵感，因为它们轻盈且效率极高，将弯曲的面板视为整体结构的基本组成部分，采用几何自主贝壳的形式，通过轻质但结实的连接部件组装在一起。这些贝壳面对面排列（在深度方向上）和交错排列（在长度方向上），形成了一个不连续的起伏，类似于木制窗帘，使得在空间上的设计成为可能。设计特色承重元件的严格交错首先满足结构需求（惯性、刚度），然后是功能需求（视觉和声学密封性），最后是美学需求（孔隙率、物质性）。礼堂用于举办论坛活动， 者 其进行了描述：“威严与温暖的混合”这个185 30米的弯曲矩形静态窗帘由64块花旗松弯曲面板组成，尺寸为230 525 和6厘米厚，每个超过350公斤。设计特色通过在关节之间插入斜角铸铁楔来保持曲率，类似“牙齿矫正”，还可以通过在足部和头部固定10毫米厚的弯曲金属板来实现，以便在必要时将面板吊挂和锚固到地面上。曲率仅在面板中间是必要的，边缘没有凹槽，使得我们既可以欣赏花旗松的表面，同时允许实施确保面板之间连接的配件。设计特色模块示意图， 为一个多孔和环绕的边界，是一个475平方米的巨大舒适区，最多可容纳350人，可通过两个配有天鹅绒窗帘的框架形成的入口进入。从同一面板和同一纹饰中，出现了许多可能的组合图形，这是产生新建筑外观的现实背景。设计特色记者 进了一步，他说“它的灵活性是它的本质和生存的保证”。一个多孔和环绕的边界， 于蜉蝣大皇宫主轴线的十字路口，凭借其空间霸权，同时也具有规划性和象征性，将自己凸显于其他看台。设计特色事实上，这个全体会议室举办了木建造论坛的开幕式和闭幕式，以及为专业人士和公众举办的众多会议。整个项目是作为 一部分的生命周期分析的主题，以验证相关性并评估每个阶段的真正可持续性。设计特色这个过程使人们可以采用反思的方法来提出比传统解决方案更可持续的替代方案。会场， 预组装、组装和拆卸（有教育意义的经验） 原型制作 实验过程是多项经验测试的结果，这些测试旨在确定最佳曲率半径、校准截面、校准槽、关节的长度、硬件组件的尺寸以及它们的实施程序。设计特色我们必须等待6月底第一个原型的组装，才能确定并了解为面板配备硬件所需的任务的性质和顺序，然后将其拉直，最后将其连接到其他面板。在这一天的练习结束时，部分装配程序得到了纠正，并且调整了零件的尺寸以达到时间和手段的高效。设计特色例如，我们变薄了连接楔块的金属杆，以增加它们的柔韧性，并便于它们沿着内弧下方和外弧的曲率进行操作。方头螺栓的尺寸也经过修改，斜角铸铁楔增加了一个缺口以标准化其插入深度。设计特色除了技术优化之外，新策略是在位于比利时的切割厂（ ）和蜉蝣大皇宫之间找到第三个地点，以便在车队运输的上游弯曲和装备面板。结构近景， 面板近景， 组装 ’ 公司慷慨地提供了十余天的缓冲空间，暂停了他们工厂用于制造麻混凝土绝缘木框架墙的流水线。设计特色这个自由空间（距巴黎不到两小时车程）汇集了一个由学徒、木匠、建筑师（来自）、学生和记者组成的多学科志愿者团队。目标是在短时间内完成所有64个面板的组装。设计特色按照木建造论坛的要求，其快速组装和拆除（预组装3天，组装3天，拆除1天）仅需7天。主面板的边角料用于制作弯曲的模具，用于实现面板的冷弯并在运输过程中支撑它们。设计特色与预成型、蒸汽弯曲或浇筑成型等传统弯曲工艺相比，平行槽口的圆锯加工节省了时间和能源。铸铁楔， 曲面板制作， 板经过机加工和开槽后，使用桥式起重机吊起，然后放置在两个具有所需曲率半径的拱形模具上进行弯曲。设计特色在面板的顶端和底端，螺纹钢板沿透镜形弯曲。铸铁楔在末端被刺穿，并被固定在金属条上，然后由两个人插入每个面板的插槽中。设计特色一旦铸铁楔被固定，第二条金属条便以镜像的方式从另一端固定，以便对面板施加预应力。将金属用于支撑、稳定和弯曲元件的原因是希望找到一种能够具有鸟骨功能特性的材料，这取决于对拆卸效率的追求。设计特色此外，这种材料似乎与木材完美互补。设计逻辑的驱动力是希望最大限度地减少材料而不使其浪费。设计特色从卸货地点开始，面板沿着一条路线移动，经由几个由志愿者小组管理的操作即可。预组装， 双手逐渐习惯了重复性的工作，愈发的熟练仿佛初心者对芭蕾舞步的逐步探索，首先是犹豫和摸索，然后是节奏感和游刃有余。设计特色对于大多数参与者，尤其是学生来说，这是他们第一次接触便携式工具，并且与木材原材料有关，或者更广泛地说，是第一次参与到集体建造的激动。这种非化学和非破坏性的弯曲方法有助于弯曲的可逆性，并且还可以将大尺寸面板平放，然后手动进行弯曲。设计特色这种拆卸、运输和重新组装的能力使过程的模块化倍增，这不仅限于面板的模数形状。存放， 输，场冷弯和曲率维修作业完成后，将面板以相互叠加的贝壳形式存放，从而形成8块面板的堆叠。设计特色块面板的运输将需要4辆半拖车，用束带固定并运送到蜉蝣大皇宫 。装配现场， 相聚的体验 个项目的惊人力量在于它唤起情感的能力。设计特色这是一个真正的启示，一个让自己沉浸在亲生物氛围（温暖而活泼）中的邀请，去触摸，俯身在这个屹立的结构前正是通过它我们更好地认识了自己。光的微妙作用升华了对立面板的间隙所暗示的结构。设计特色巨大的面板与其明显的轻盈之间的鲜明对比让人想起自然界中的对比。从一连串有节奏的曲线中涌现出的韵律使这结构充满活力。设计特色相聚是一个事件，一个不断更新发现的独特时刻，背光的琥珀色氛围为参与者带来了一种重要的亲生物体验，令人放心，甚至是母爱的。曲线韵律， 了其独特的美学之外，毫无疑问，从声学的角度来看，其惊人的保障也值得引起人们的注意。设计特色之所以如此，因为吸收性材料的存在确保了有效的吸音处理，并通过使用定向和和谐分布的扬声器增强了声音的清晰度。墙壁的孔隙率以及它们的曲率有助于声波的衍射。设计特色这使得在临时礼堂内部活动和木建造论坛的外部活动的相对隔离之间实现完美的平衡，以保护声音的可理解性。外观， 实上，假如一开始去尝试经典的完全密闭的黑色的方盒方案，是不可行的。设计特色无论是从技术上、物流上抑或是经济上来说。鉴于礼堂的几何形状，且没有屋顶，因此无法创建可靠的声学计算模型。设计特色对于 ’ 的 说，“为礼堂设计合适的音响效果几乎是靠着常识去摸索”。面板的位置，以及它们相对于彼此的覆盖，是我们特别关注的主题。设计特色面板的过度覆盖会导致产生“波导效应”，其特点是声波会在结构内反复跳动并形成噪声。相反，面板相距过大的狭缝则会引起人们失去对演讲者的专注。设计特色结构细部， 展望 的建造系统使得提出更可持续且对降低温室气体排放做贡献的替代建筑成为可能。基于建筑材料（）的回收，我们可以想象更多建筑的可能性。设计特色弯曲的可逆性、面板的自支撑性都是确保此系统的耐用性和相关性的因素，使此系统可以在其他条件下以另一种配置重现。此外，在手段（成本、劳动力、能源）和时间（执行速度：组装、拆卸）方面也是经济的。
