南北错层的箱体预制实验住宅，西安 / OJO-OYO预制工坊

住宅项目简介

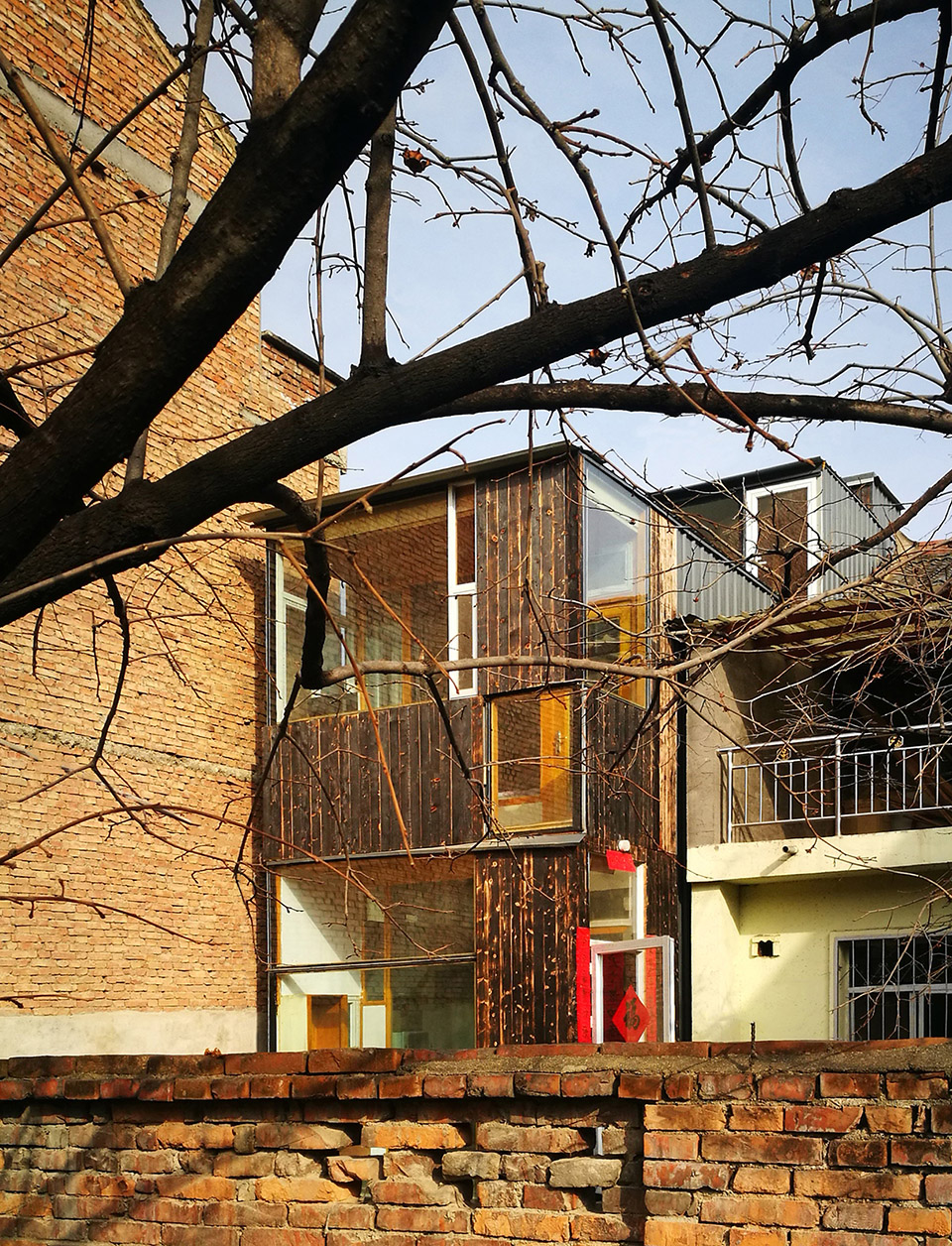

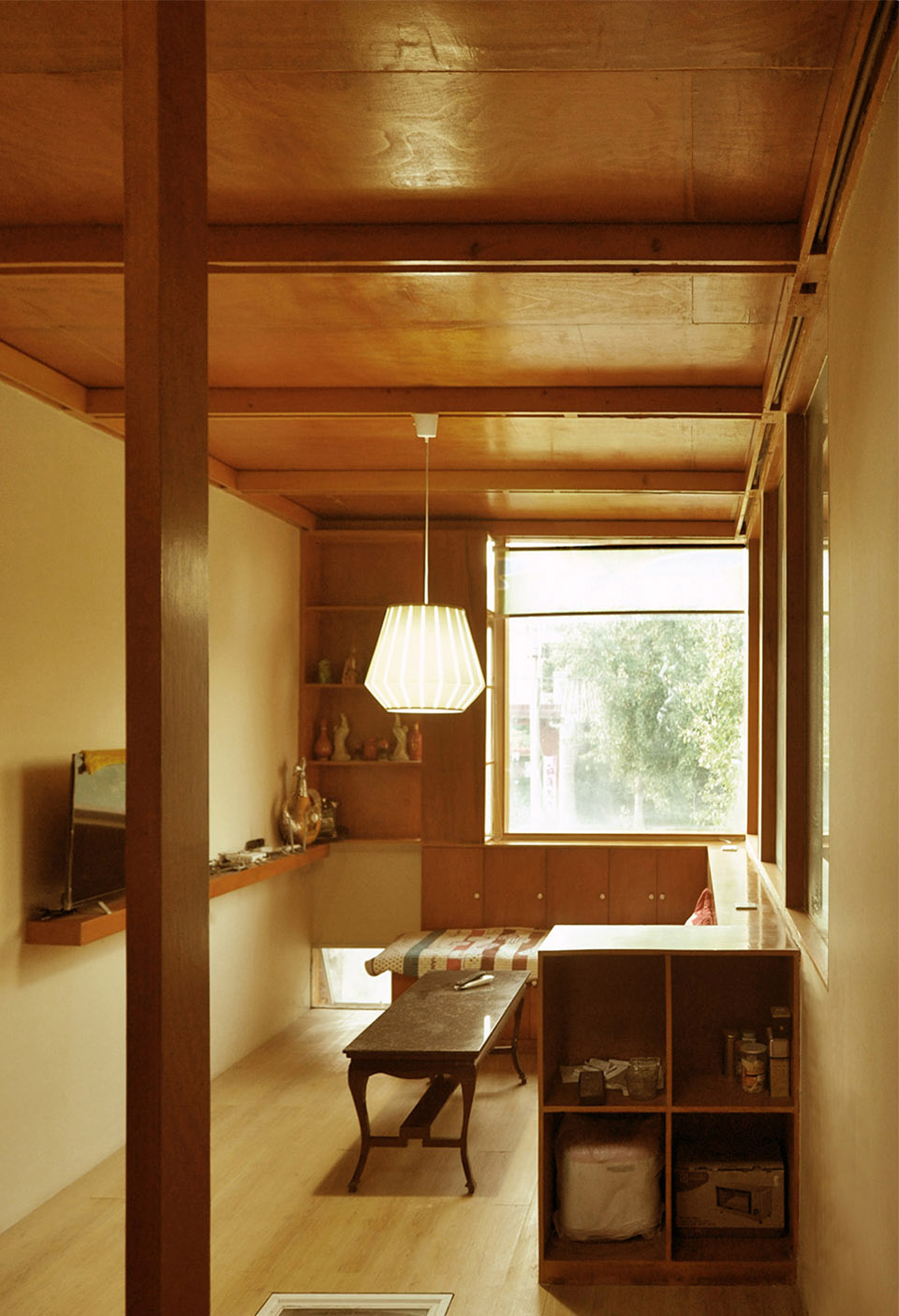

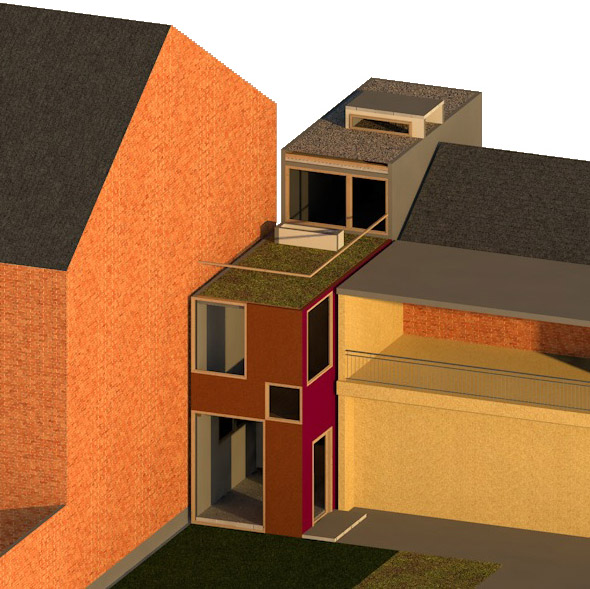

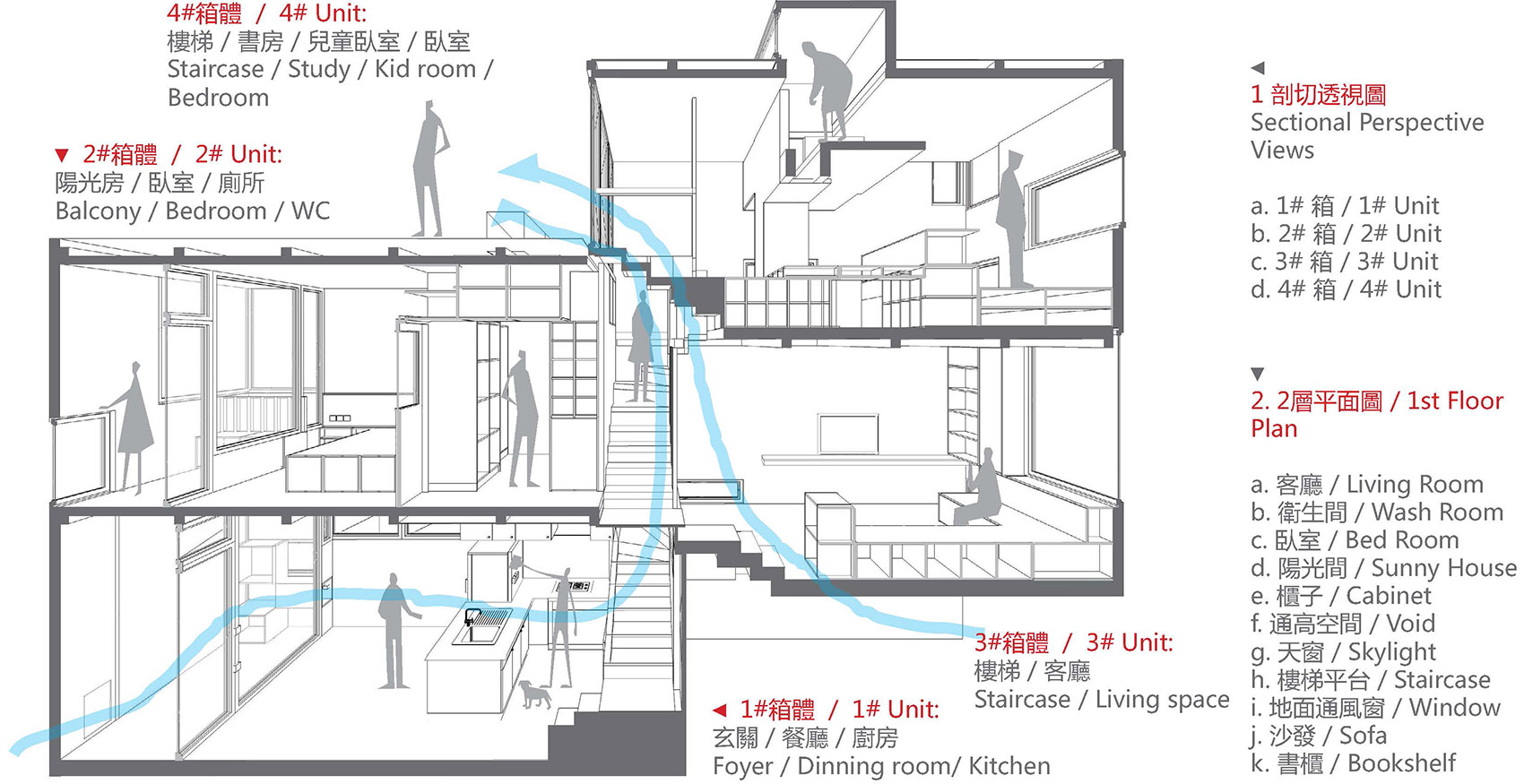

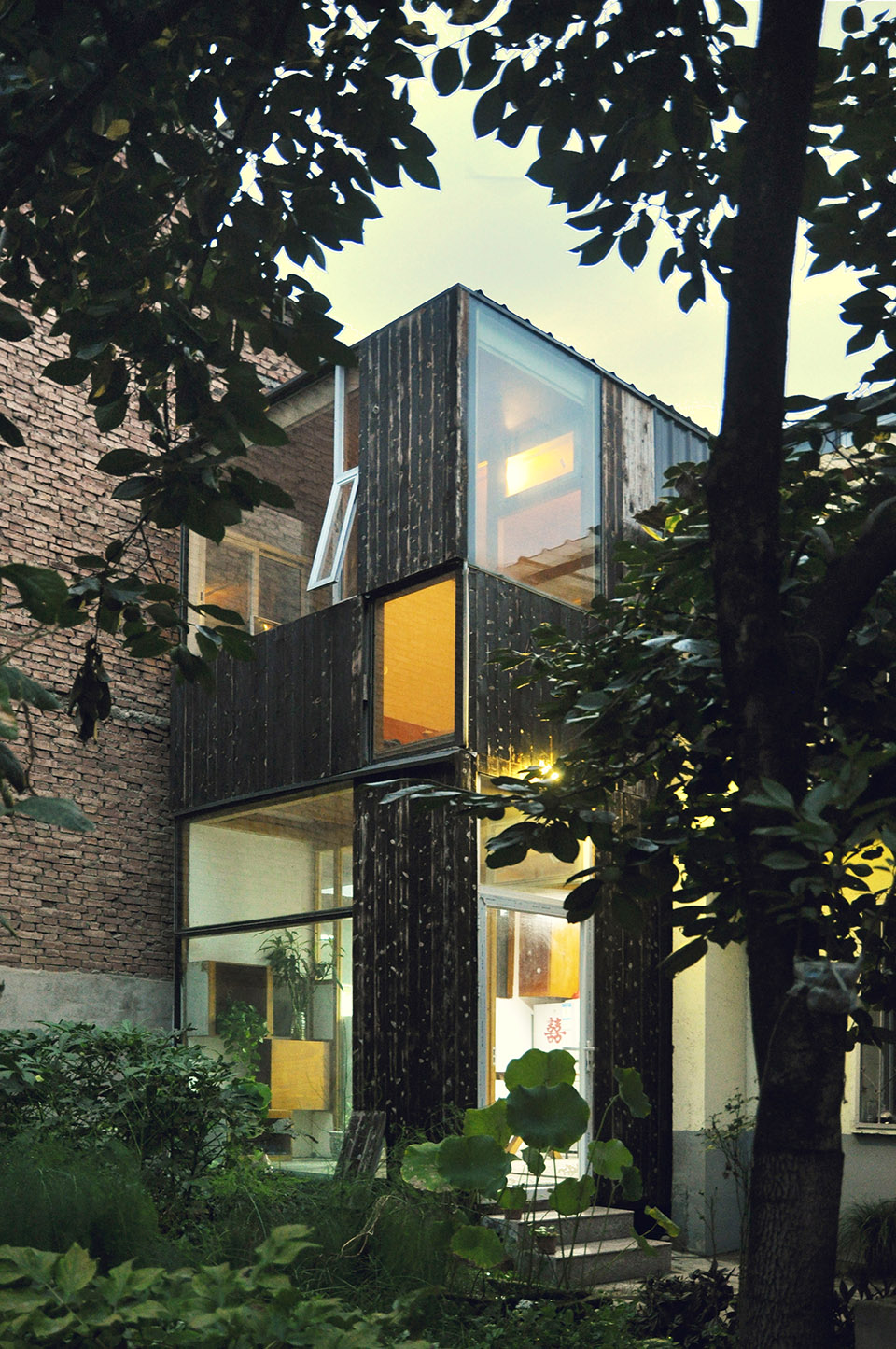

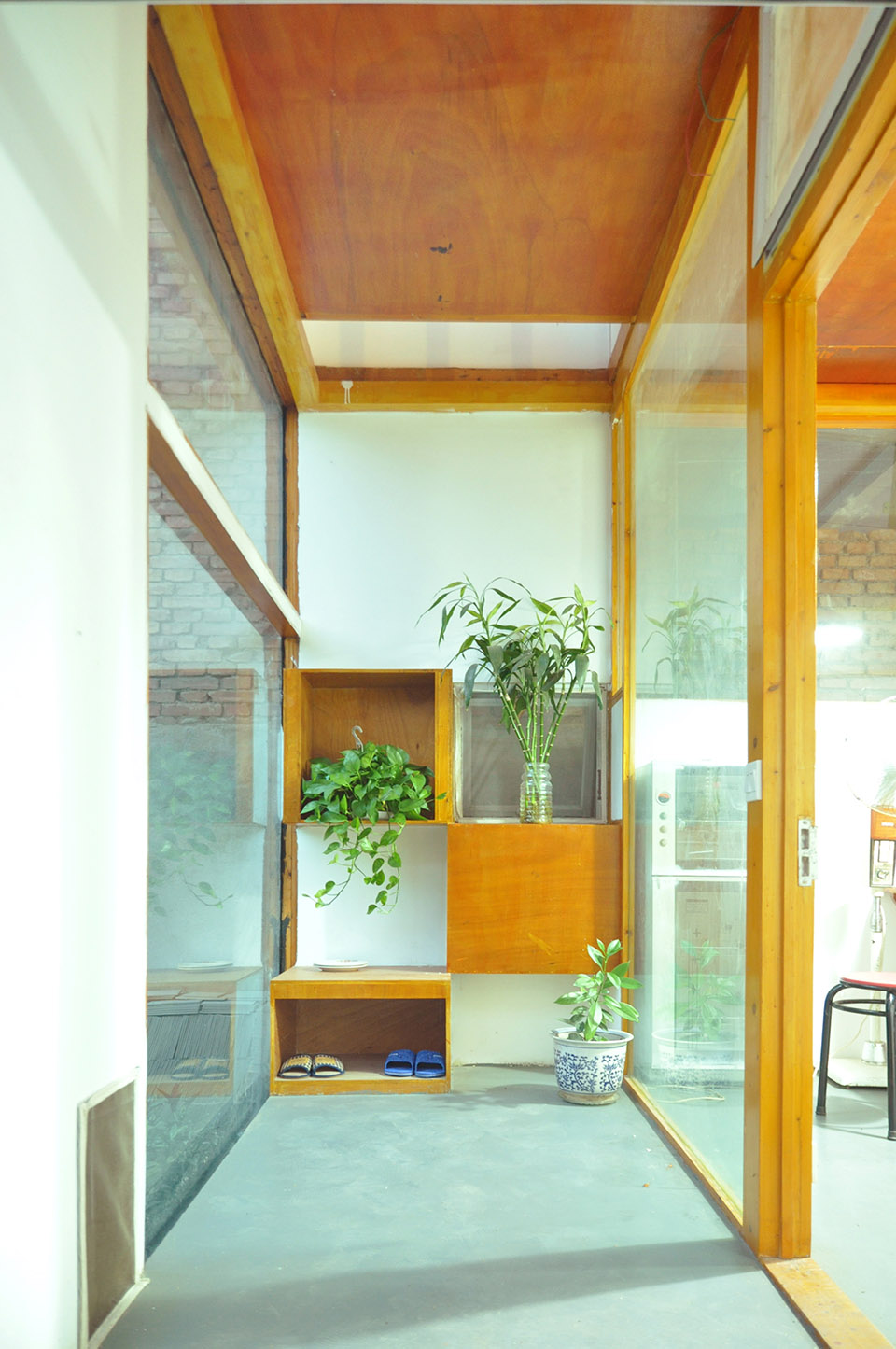

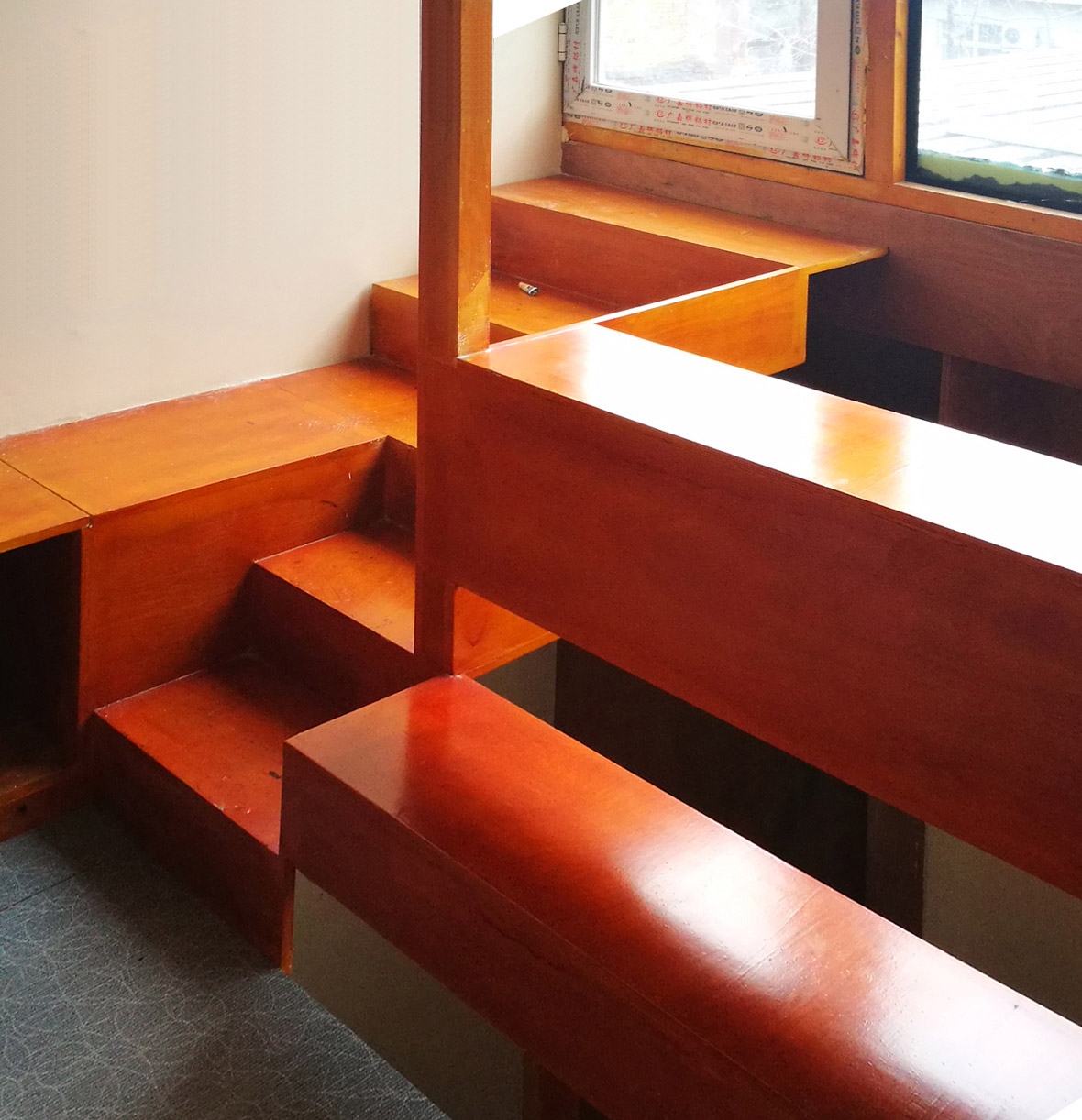

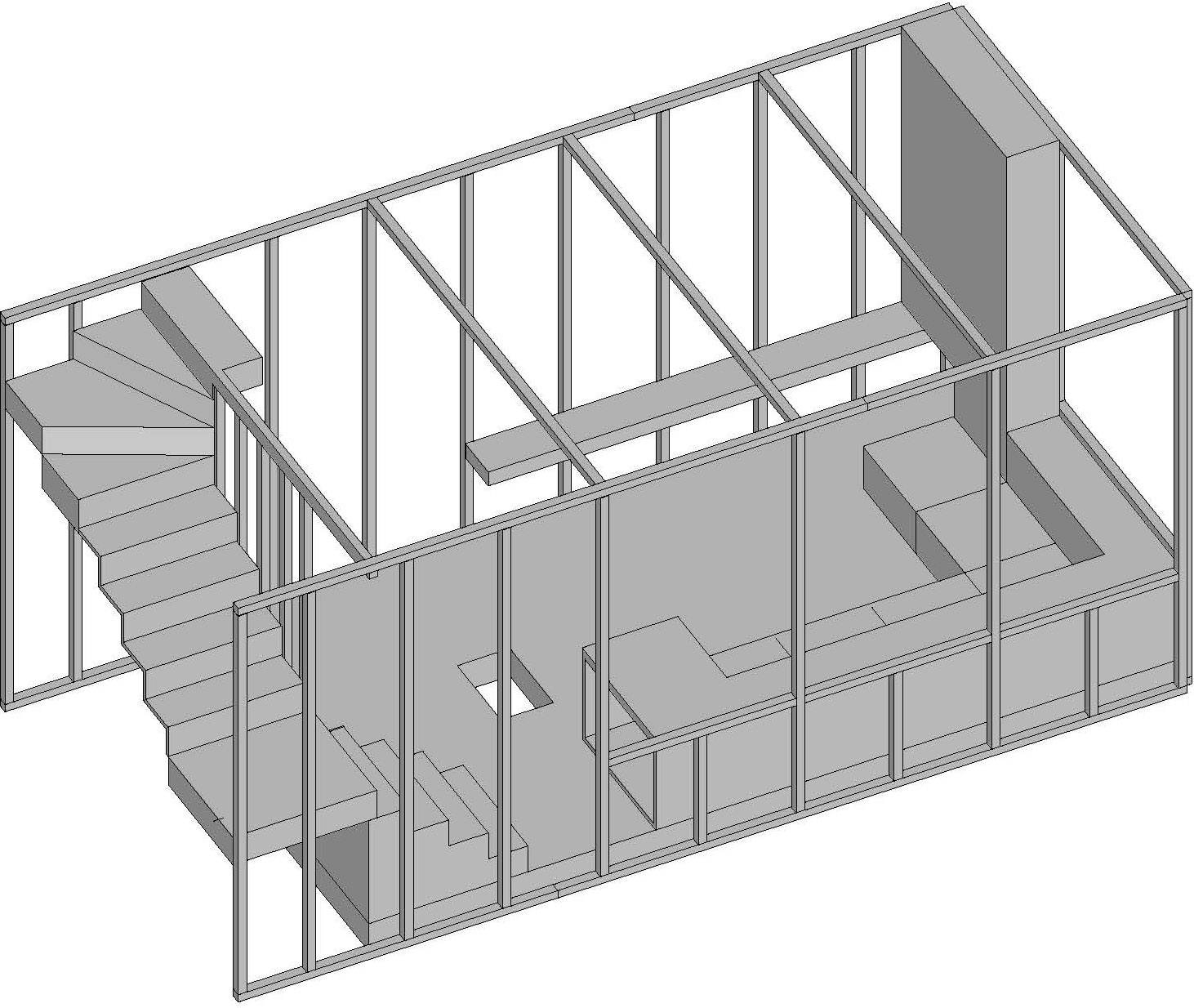

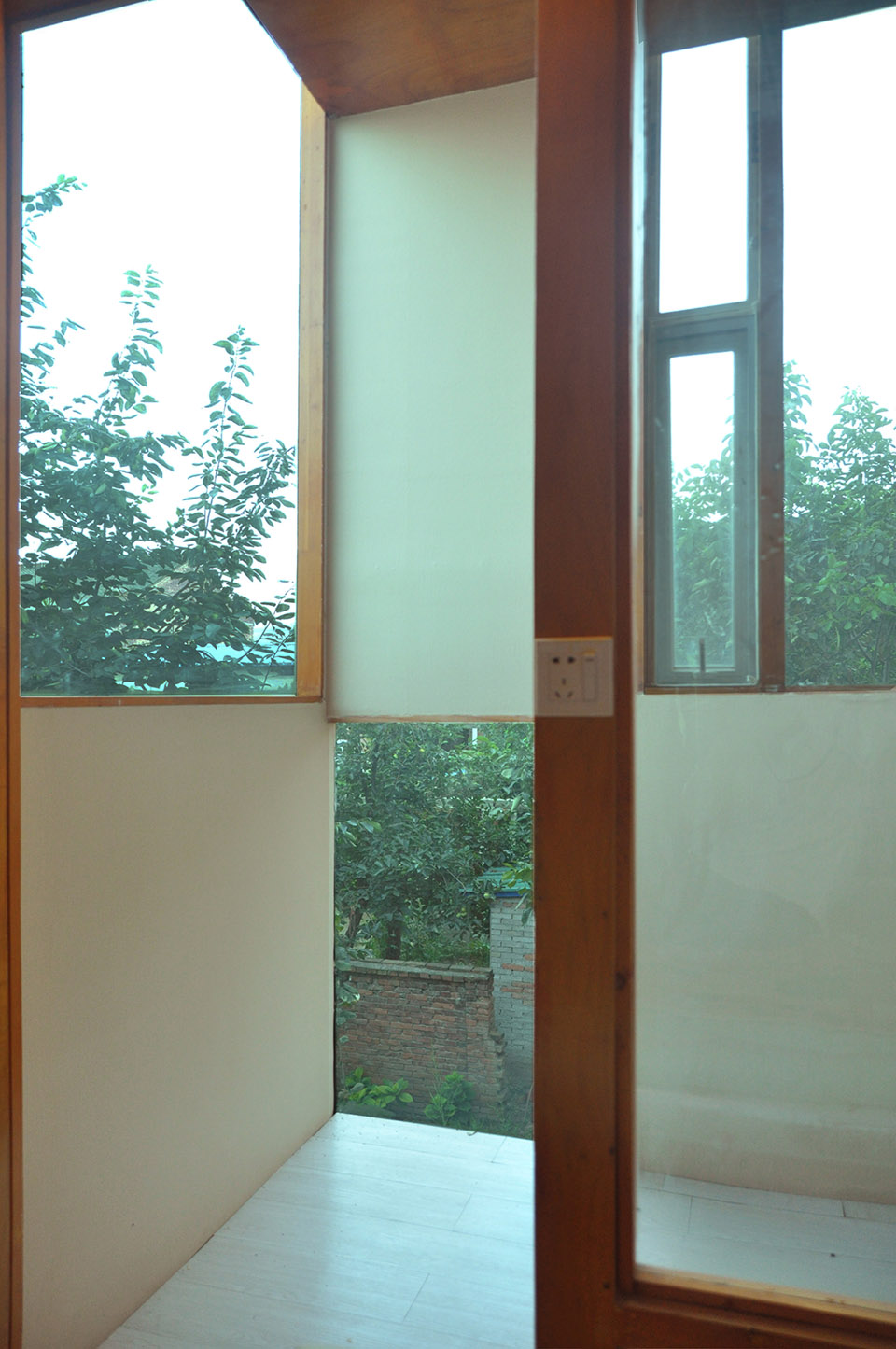

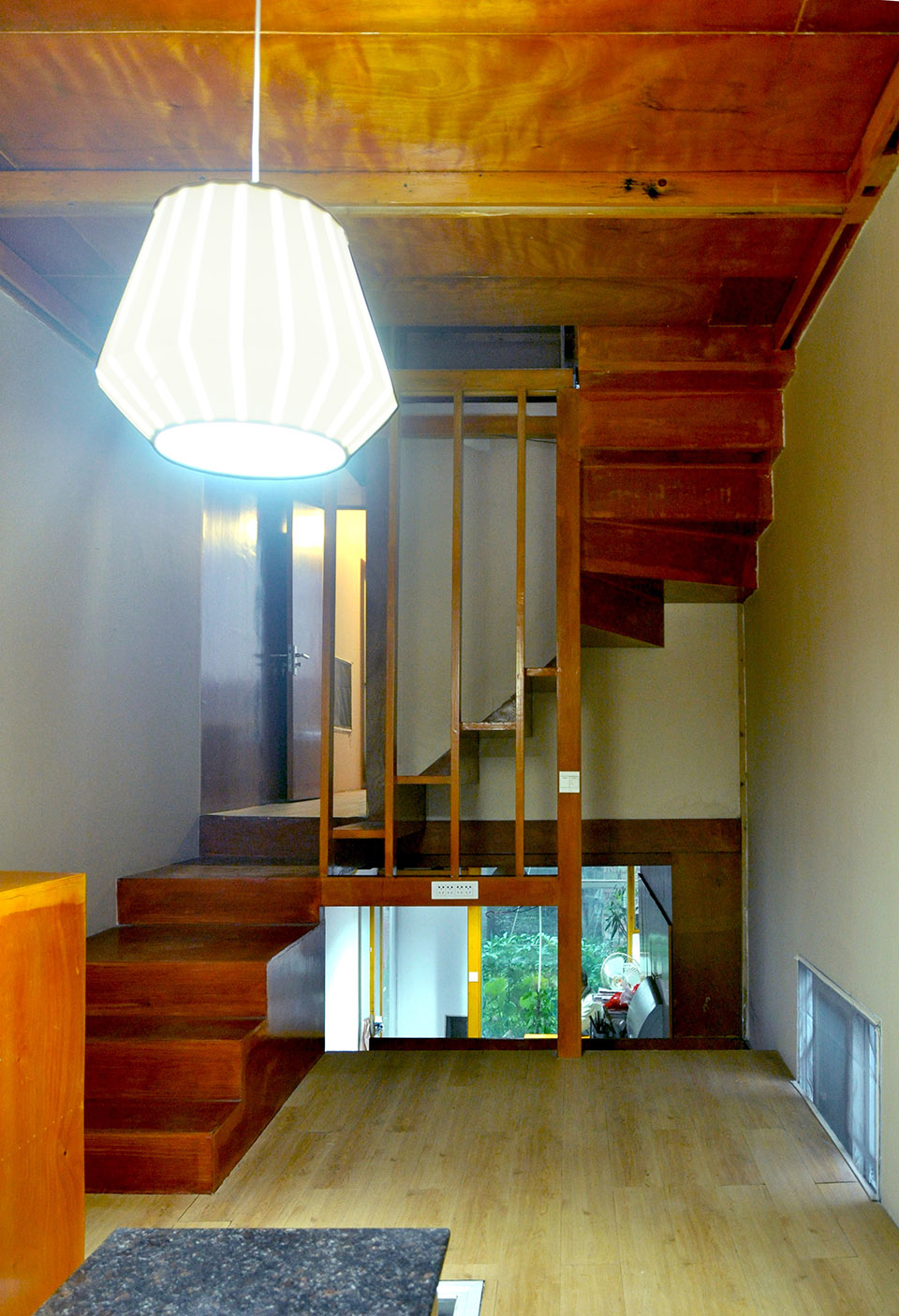

项目概况感谢预制工坊联系邮箱：0436023126予 分享以下内容。更多关于他们，请至： 本实验项目的总造价24万元人民币其中跨省长度物流费用12000元。用户构成为三代居，父母辈一对夫妻，儿子辈一对夫妻，孙辈一个小女孩。房间数量需求如下：客厅一、厨房一、餐厅一、卫生间一、卧室三两对夫妇卧室，一个儿童卧室、书房一、车库一、屋顶花园，并配备必要的厨具、洁具、五金、门窗、家具、灯具。总面积达90平方米75平方米室内空间，15平方米的架空层投影面积，折合单位造价2500元平方米。 项目场地为3300宽12000长的狭长缝隙，这意味着开间方向仅能容纳一个箱体单元。最终方案由4个箱体组成，南北方向各2个箱体。为便于描述，将南向两个箱体从下而上标为1、2；将南向两个箱体从下而上标为3、4。1箱体，长度7，从南至北依次佈置入口玄关、餐厅、厨房、楼梯沿短向布置；2箱体，长度6，从南至北布置阳台、父母卧室、卫生间干湿分离；3箱体，长度6，从南至北佈置楼梯沿短向布置、客厅；4箱体，长度6，从南至北布置楼梯沿短向布置、书房上方为儿童卧室、儿子卧室。 住宅外观， 肖求波 构思 西安属于寒冷地区，卧室需要考虑冬季时节的南向日照。院子，南向一层需布置入口，因此有一个卧室需要布置在北侧。为了获得日照，将南北两侧的箱体在竪向上下错开2，形成错层：即北侧抬高2。如此，利用箱体基础高度300400，北侧的底层空间高度2400左右，可作为车库。三层的卧室可获得冬季日照。二层的客厅也可获得一定时间的日照。并且，二层卧室的顶面可提供屋顶平台花园。在空间层面着重考虑室内空间的延伸感，以消除箱体的封闭感。在餐厅厨房所在的1箱体，视线可与3箱体的客厅之间是隔而不断，以次来扩大空间延伸感。箱体采用较大开口，以扩大视野，引入更多光线。特别是拥有南立面的1、2箱体，南门以大玻璃面作为气候边界，真正的结构后退1200。如此可以获得气候缓冲层，形成类似于温室的效果。 32 4 75 200000 1 2 14箱体布局， 14 外立面 外立面特意打破常见的单元独立性，而是将上下两个单元作为一个整体进行考虑、划分虚实关系。南侧外立面材料采用进碳化处理的松木板条；其余面则采用价格低廉的深灰色彩钢板。如此的差异性设计可进一步区分建筑所在的内外环境。 住宅轴测， 2 3 3 2 4 2 立面采用碳化处理的松木板条和深灰色彩钢板， 葛建平 结构 在实验中，对4个箱体都进行了取消围合面的不同程度尝试。取消围合面所形成的开口尺寸比通常所见的预制箱体产品要大很多。为防止箱体的变形，考虑了以下多种方式：对于水平面上大型开口，增加临时支撑。结合空间设计，将某些临时支撑转变为空心梁桁条，梁内藏有电线与灯管。对于竖向变形，利用家具来增加墙体与楼面的接触面积与连接强度。隔墙也成为结构系统的一部分。具体的应用措施如下：位于下方的1、3箱体，单元的顶面都取消，在剖面上呈型，代之以空心梁；对于上方的2、4的箱体底面构造厚度降低。对于整体的结构性能，实际承载由上层单元的底面楼板和下层单元的木梁联合组成。对于组装完成之前，各个单元模块只要能满足吊装时箱体不变形即可。 考虑到水平面刚度不足，箱体在短向剖面存在平行四边形变形可能性较大，因此家具、隔墙都需要起到结构作用。比如在3的客厅箱体单元，沙发将长向墙体与楼面进行拉接，使得墙体有更好的稳定性；端部的楼梯构件则将长向墙体。在1的厨房餐厅单元，低柜和吊柜。在4的三层卧室单元，儿童卧室起到大梁作用。在二层卧室单元，卫生间与卧室之间的隔墙，具有深度，起到横梁作用。 3箱体的结构轴测图， 3 材料 出于成本、保暖、构造难度的考虑，整个箱体采用松木框架单层胶合板蒙皮的结构方式。胶合板布置于室内一侧，刷环保清漆直接成为室内面层。以此减少二次装修并节约造价。为减少木质楼面的弹性变形，在1箱体的地面采用了混凝土和木结构复合的构造。具有结构作用的家具都使用12的多层胶合板制作。这种材料具有较为可靠的结构强度，可以制作结构构件。由于造价原因，窗户构件无法使用昂贵的断桥构造，而是使用普通构造的铝合金窗框。因此，冬季室内的热舒适性表现肯定受到影响。 一层1 箱体的入口玄关空间和2 卧室的阳台箱体采用松木框架单层胶合板， 1 2 肖求波 二层3箱体的客厅空间及楼梯， 3 肖求波 4 箱体中的结构性家具， 4 葛建平 施工 2017年8月，这4个箱体的吊装工作使用了20吨的吊机，在5个小时之内就完成。这足以说明厢式预制建造系统的高效性。在吊装过程中遇到一些问题。由于准备不够充分，没有准备吊架，吊带无法保持竖直，使得有部分勒进木质箱体。3和1箱体之间有局部的缝隙端部位置没有咬合紧密。这应该是箱体在吊装过程中产生变形所致。 1 3 运输前的箱体分离拆卸， 夏珩 场地平面图， 二层平面图， 项目名称：南北错层的箱体预制实验住宅 设计方： 预制工坊 联系邮箱：0436023126项目设计 完成年份：2016201710 主创：夏珩 严传伟 团队：彭嫱 严传高 项目地址：西安草堂 建筑面积：90 平方米 摄影版权：肖求波 严传伟 葛建平 夏珩 客户：私人 品牌：木结构支持由江苏盐城严氏木制品厂提供 0436023126 2016201710
