交通物资仓库改造，上海 / 亘建筑事务所

建筑项目概述

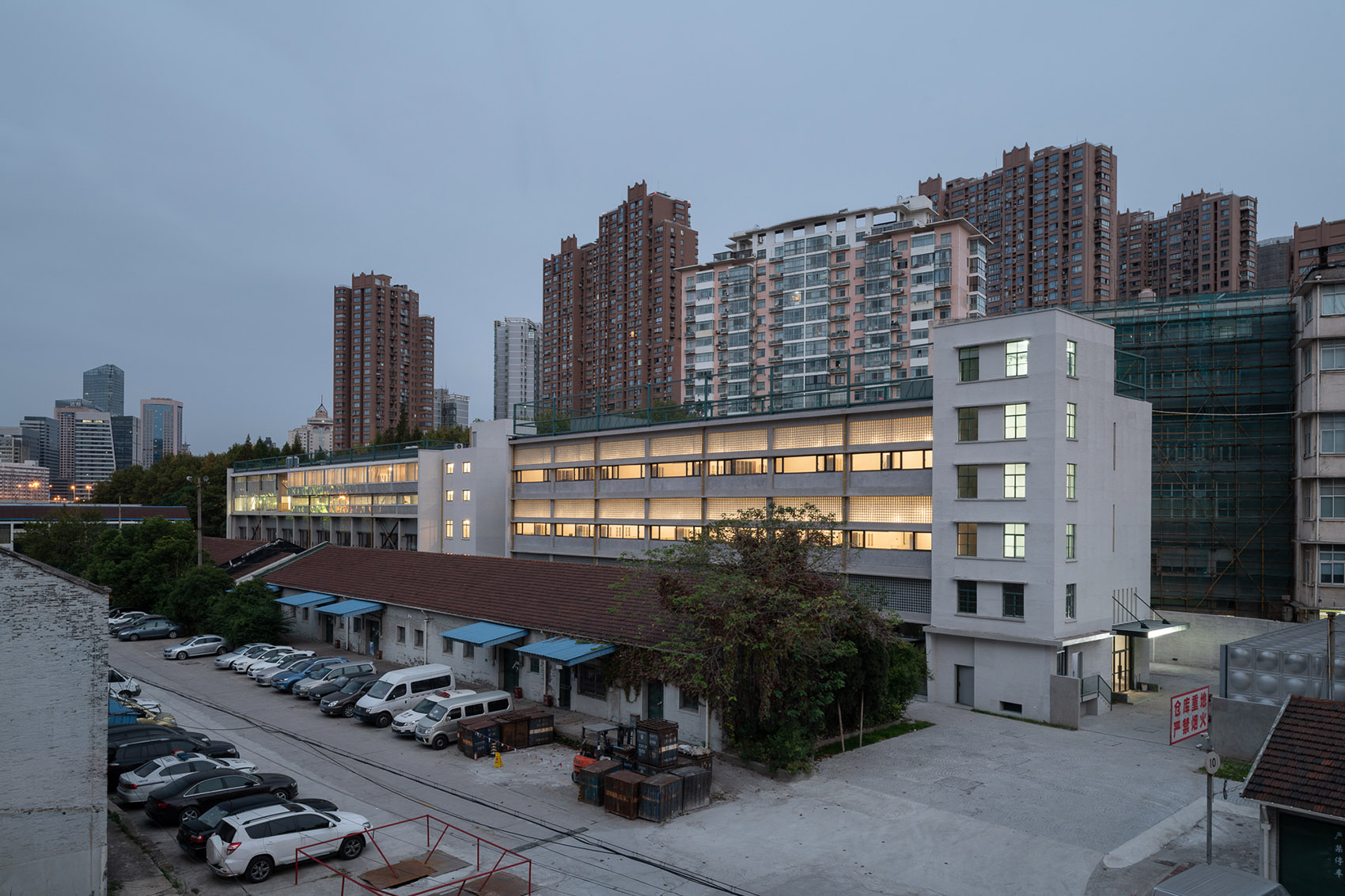

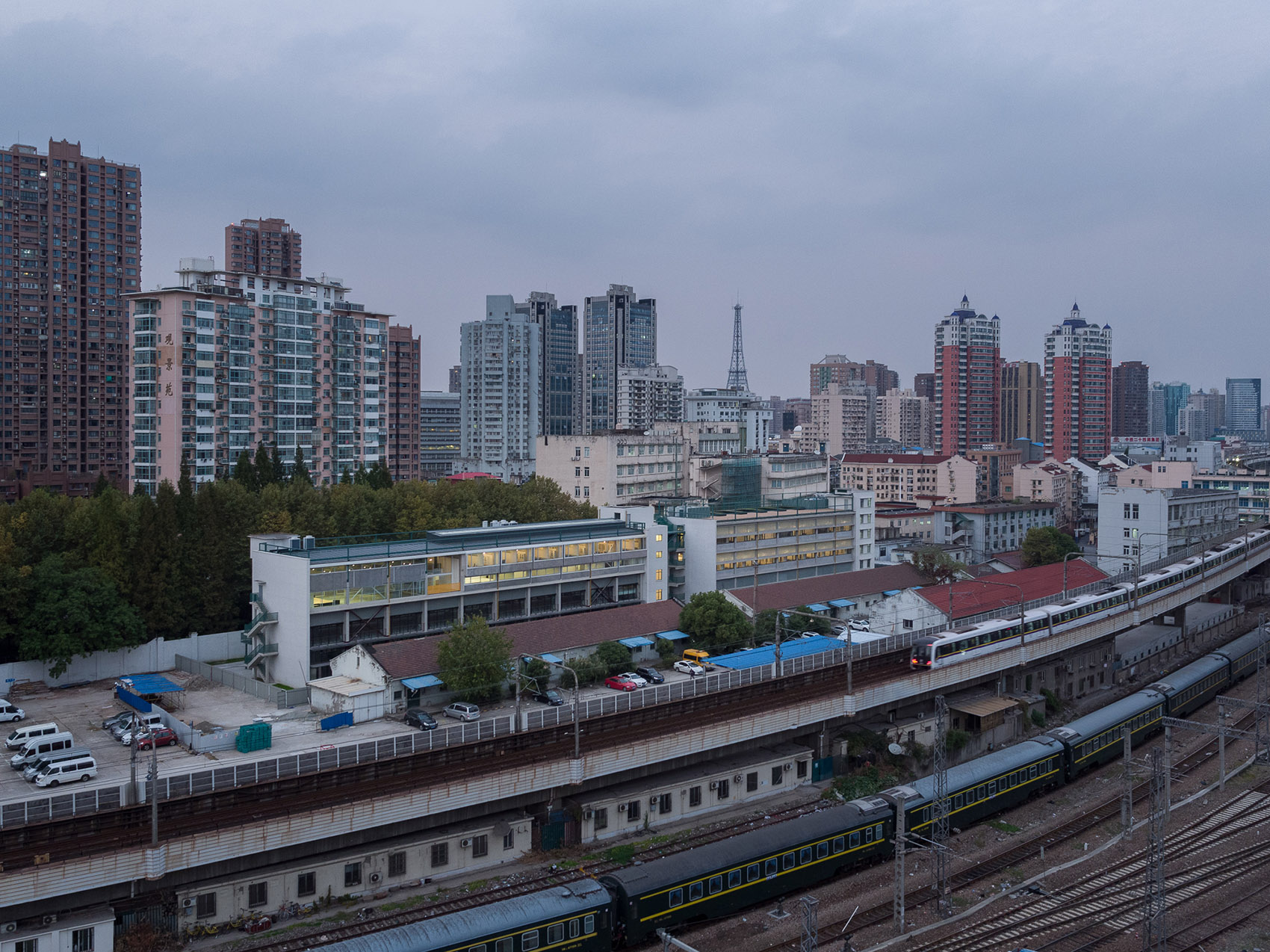

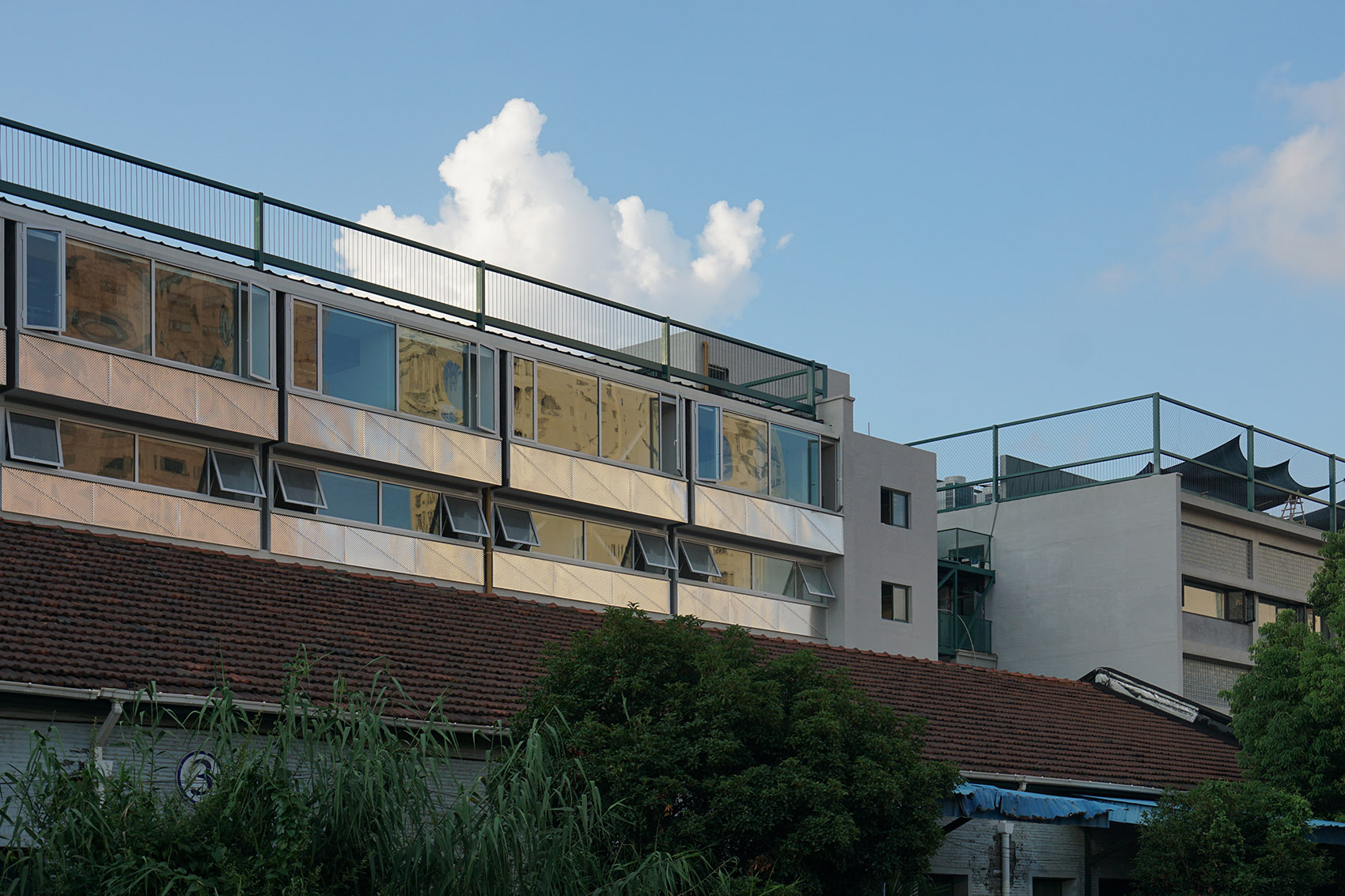

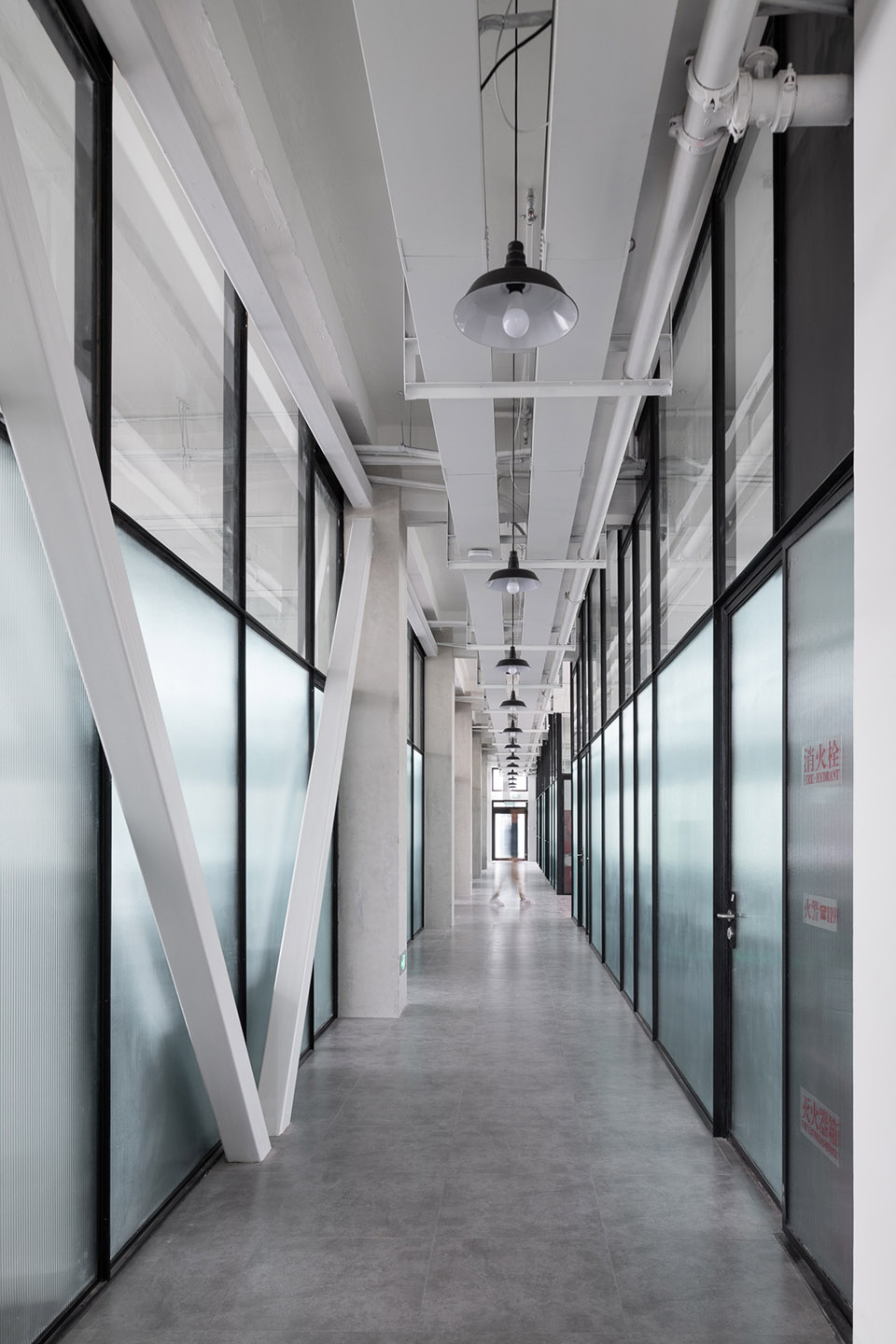

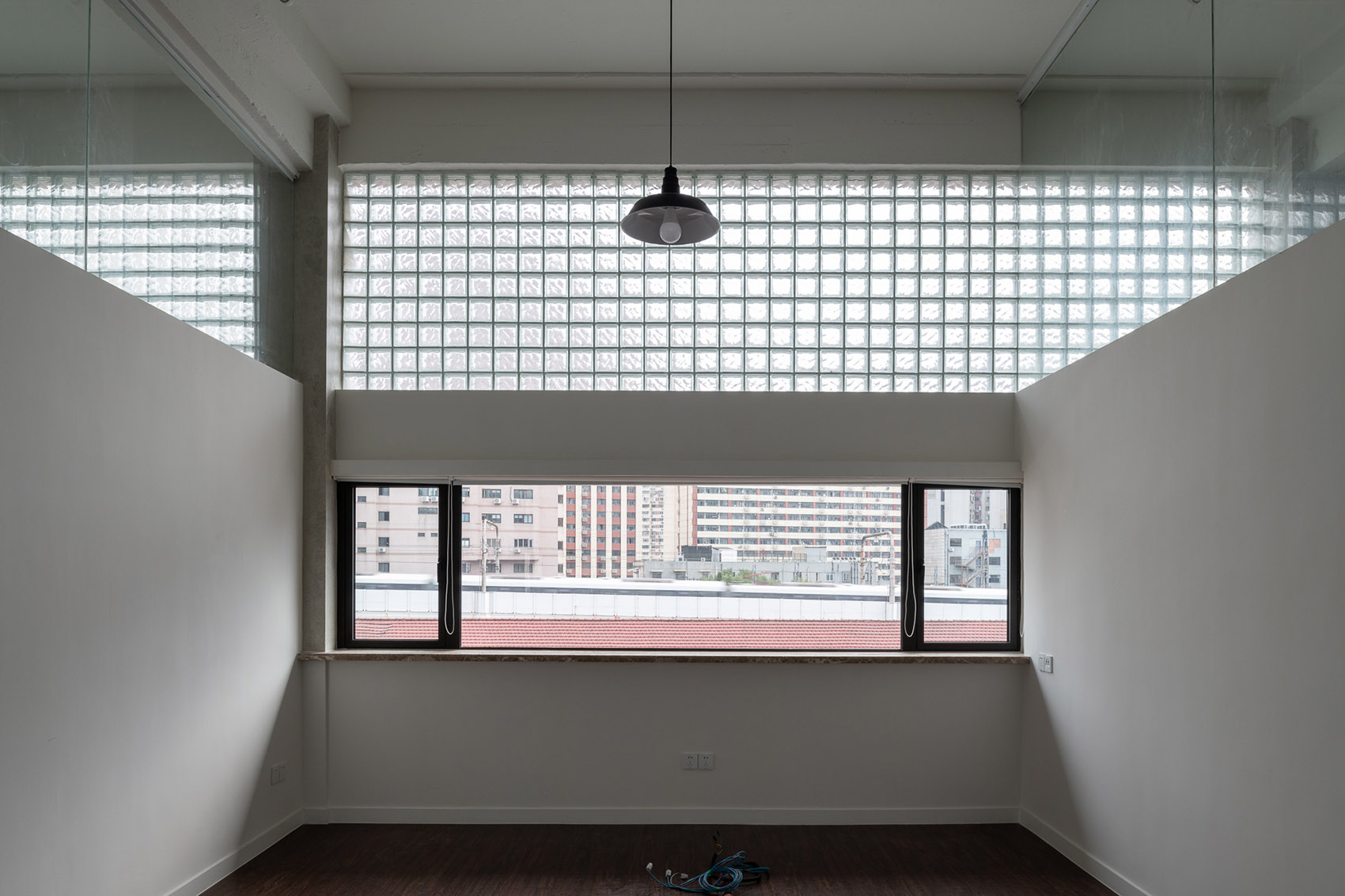

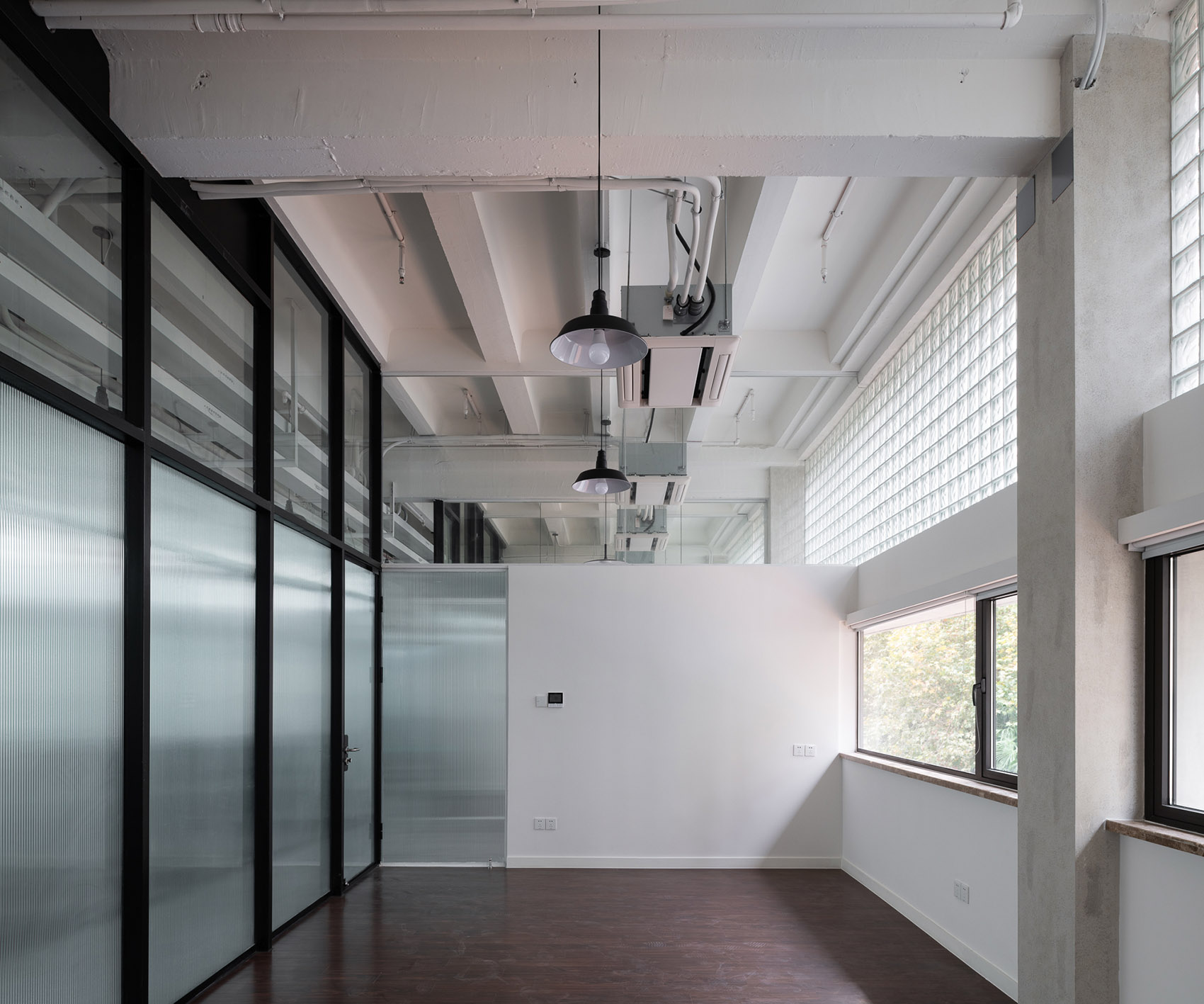

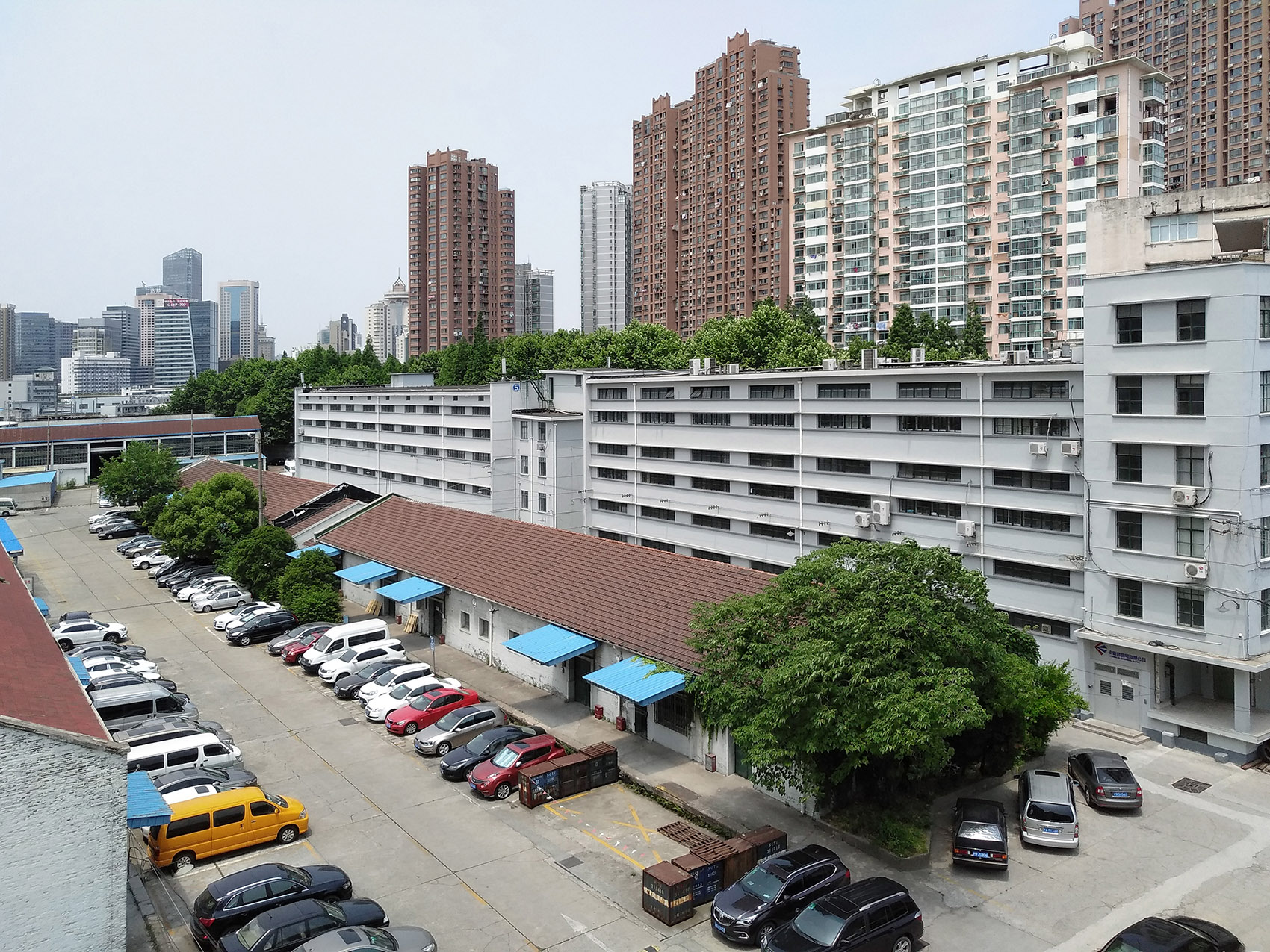

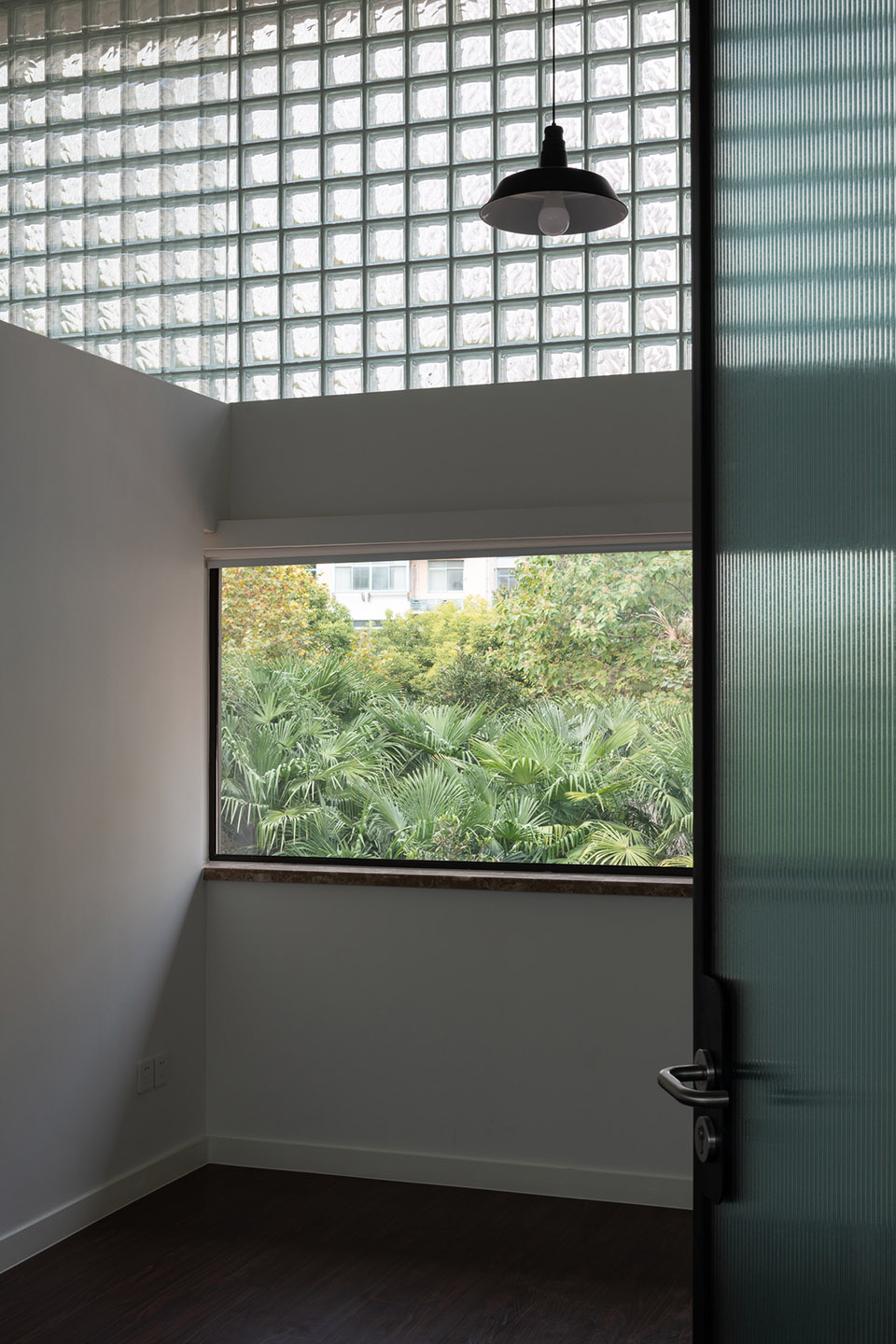

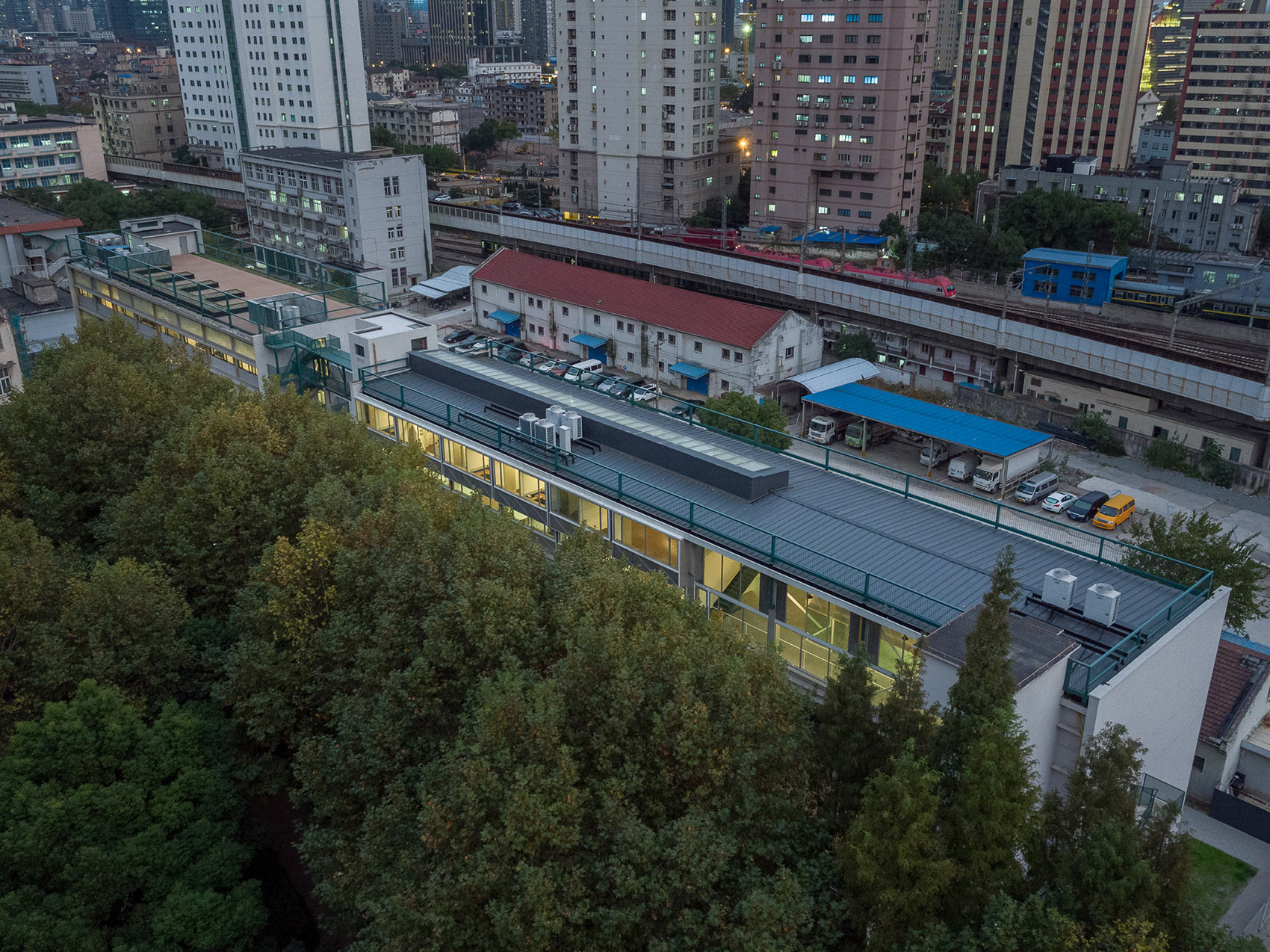

建筑概况项目介绍项目概况 项目位于上海市区，紧贴轻轨，高架线路的弧线限定出了地块的南部边界。整个地块都暴露在周期明确的铁轨声中。建筑设计设计理念设计理念地块北界也是一道弧线，围墙外就是公园，园内大树繁茂。从上面看，整个园区呈梭形，东边是唯一的入口。建筑特色空间艺术空间特色项目概览， 弧形轨道和公园之间的场地， 一期改造完成之后的4号楼和5号楼，45 场地北侧公园中的大树， 园区总体及一期改造的4号楼与5号楼模型， 4 5 块中分布着不同时期多种类型的建筑，有办公楼也有仓库，体量与结构类型差异很大。场地内部缺乏秩序，一直被当做一个大停车场，供周边的办公区使用。建筑理念建筑建筑形态建筑形态现状的外部场地和建筑都没有被有效的利用，业主希望我们重新规划整个园区，并改造每个建筑。由于工程复杂，需要分三期进行，第一期的任务就是将4号楼和5号楼改造成办公楼，业主想把自己的办公从离铁路最近的1号楼迁移至其中。项目概况材料工艺材料运用号楼和5号楼是混凝土预制框架结构，虽然从立面看起来都有五层楼那么高，但实际上4号楼是三层建筑，5号楼只有两层。业主原打算直接在里面加上隔断，形成一间间小办公室，但这意味着有些办公室有6米的层高，却只有3米的面宽。设计理念功能配置功能布局我们建议做插层，把两个库房都变成了四层建筑。这带来了一些结构上的挑战，有很多问题需要解决。空间特色自然融合环境融合改造前的4号楼与5号楼， 4 5 4号楼原为三层，底层层高7米，上面两层分别是45米，我们将底层变成了跃层，对外出租，上面两层隔成独立办公室。为了让内廊明亮，走廊两侧的隔断用了压花玻璃，同时，所有隔墙在22米高度以上都用透明玻璃，使每个房间能感受到更多的空间。建筑形态科技创新技术创新我们希望暴露原有的厂房结构，不做吊顶，设备只能露明，所以一开始就要控制所有管线的排布及穿过玻璃的方式。基于相关规定，设计任务书对每间办公室面积和位置都有明确要求，这使得办公室隔墙与原有的建筑结构无法对应。材料运用项目介绍设计特色所以在立面上，我们保留了原来的横条窗，并用了深褐色的窗框，让错位的竖向分隔能消隐在横向条窗的檐口下。窗过梁以上的实墙全部替换为玻璃砖，让室内明亮起来，从立面上也能看到原有结构的秩序。功能布局项目介绍设计特色原来的结构偏弱，我们做了局部加固，包括加粗柱子和增加斜撑。保持上部连续的4号楼办公单元， 4 4号楼办公单元，窗过梁以上的实墙全部替换为玻璃砖，让室内明亮起来，4 然光照亮的4号楼办公室走廊，4 5号楼原为两层，底层层高99米，第二层层高57米。项目介绍项目介绍设计特色我们将底层分割成53米和46米两层，供租赁使用。二层东边的6跨，在局部做了插层，下层层高23米，用作资料档案库，上面用作办公室。项目介绍项目介绍设计特色西边4跨保持原来的层高，作为一个完整的大空间，供会议和活动使用。为了达到任务书规定的独立小间办公的面积要求，插层的楼板做了出挑，立面上呈现为一个个突出的盒子。项目介绍项目介绍设计特色站在插层高度，离原来的大梁很近，为了减轻大梁的压抑感，我们把内廊向上延伸，并把顶部做成天窗，所有需要在楼内环通的设备管线也整合进了这个天窗的侧壁。建筑的立面变动明显，一是源于内部空间的巨大变化，二是结构加固的需要，原来的仓库为单跨结构，不满足现行的结构规范要求，通过跟结构师反复讨论，评估了性能、造价和使用功能之后，确定了最终的加固方案和新加斜撑的具体位置。项目介绍项目介绍设计特色由于内部功能的剧变，原有的建筑外墙都不可用，新的外墙对应着新的内部空间划分，我们使用了一种轻盈的语言，强调了建筑的旧框架，在里面添补新的秩序，如同妇设计的组合柜，在一个简单框架里容纳了多种语汇，实的、透明的、空的、孔洞、斜线、反射的好像在零敲碎打的回应问题，但最后也呈现出了一种轻松明了的整体感。最后，我们用廊桥把两个库房顶层办公空间连接在了一起。项目介绍项目介绍号楼公共大厅外阳台，5 5号楼南立面， 5 5号楼一层南立面， 5 5号楼公共大厅看向城市， 5 从公共大厅看向公园， 5 5号楼公共活动室， 5 5号楼公共活动室北侧通道，5 5号楼办公区走廊天窗，5 于指导施工的大比例结构与设备管线实体模型， 5号楼新加楼板及结构补强，5 5号楼一层扩展部分，5 5号楼新加二层楼板及结构补强，5 构补强斜撑， 在5号楼露台看北立面，5 5号楼通向平台的楼梯，5 4号楼加建平台， 4 5号楼办公入口， 5 4号楼与5号楼之间的廊桥， 4 5 总平面图， 一层平面图， 4号楼平面图， 4 5号楼平面图， 5 4号楼剖面图（场地），4 5号楼剖面图（场地），5 4号楼剖面图，4 5号楼剖面图，5 5号楼详图，5 目名称：交通物资仓库改造设计单位：亘建筑事务所主持建筑师：薛喆、范蓓蕾、孔锐项目地点：上海静安设计时间：201705201801建造时间：201711201809类型：改造功能：办公建筑面积：4500平方米 项目建筑师：刘洋设计团队：陶舒婷、王诗羽、冼浩辉、郭正浩结构顾问：张准机电顾问：万华军、潘珅、刘剑平摄影：陈颢 201705201801 201711201809 4500 亘建筑事务所。
