安吉两山茶舍，浙江 / 清华大学学生团队

项目背景

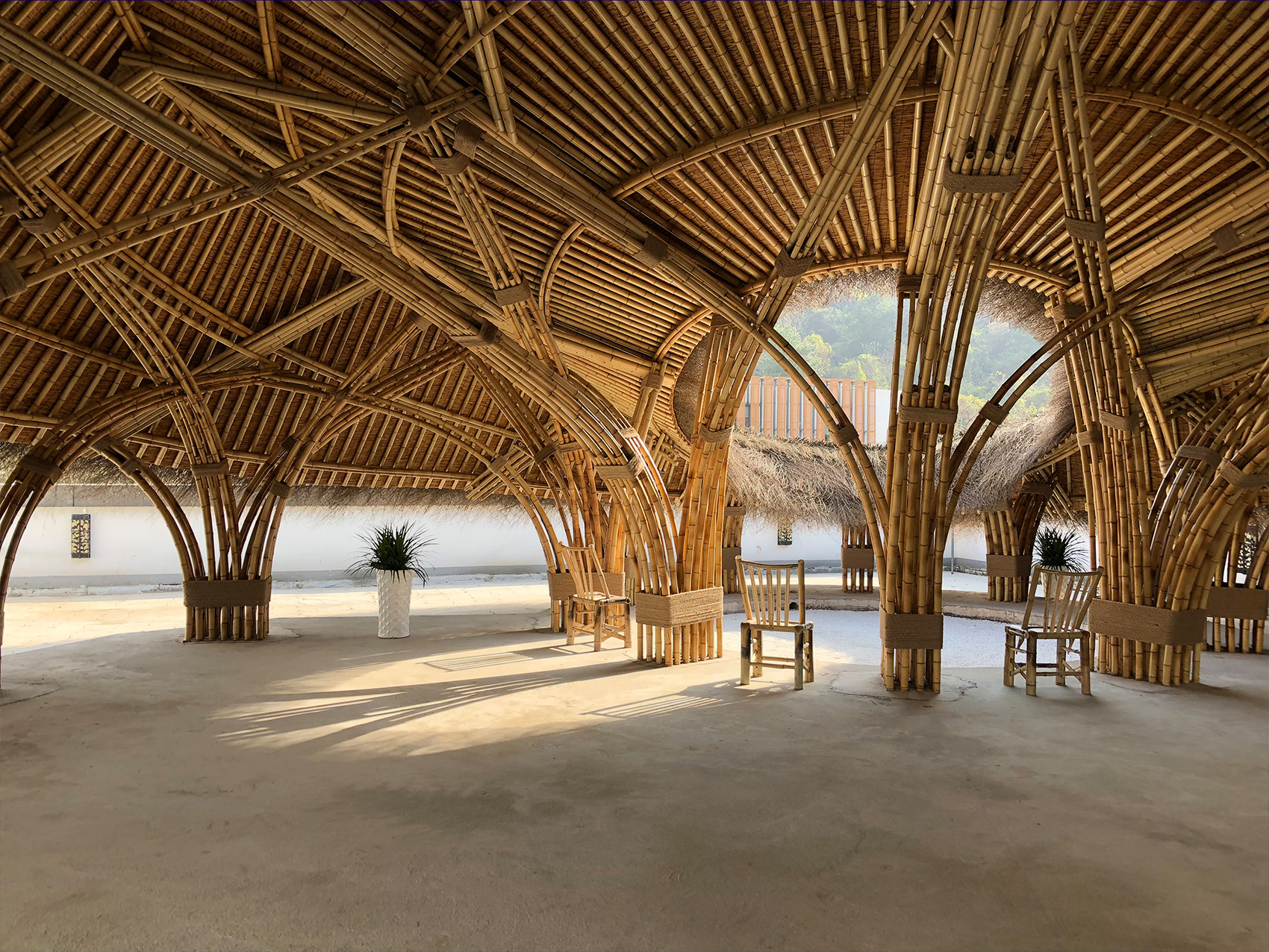

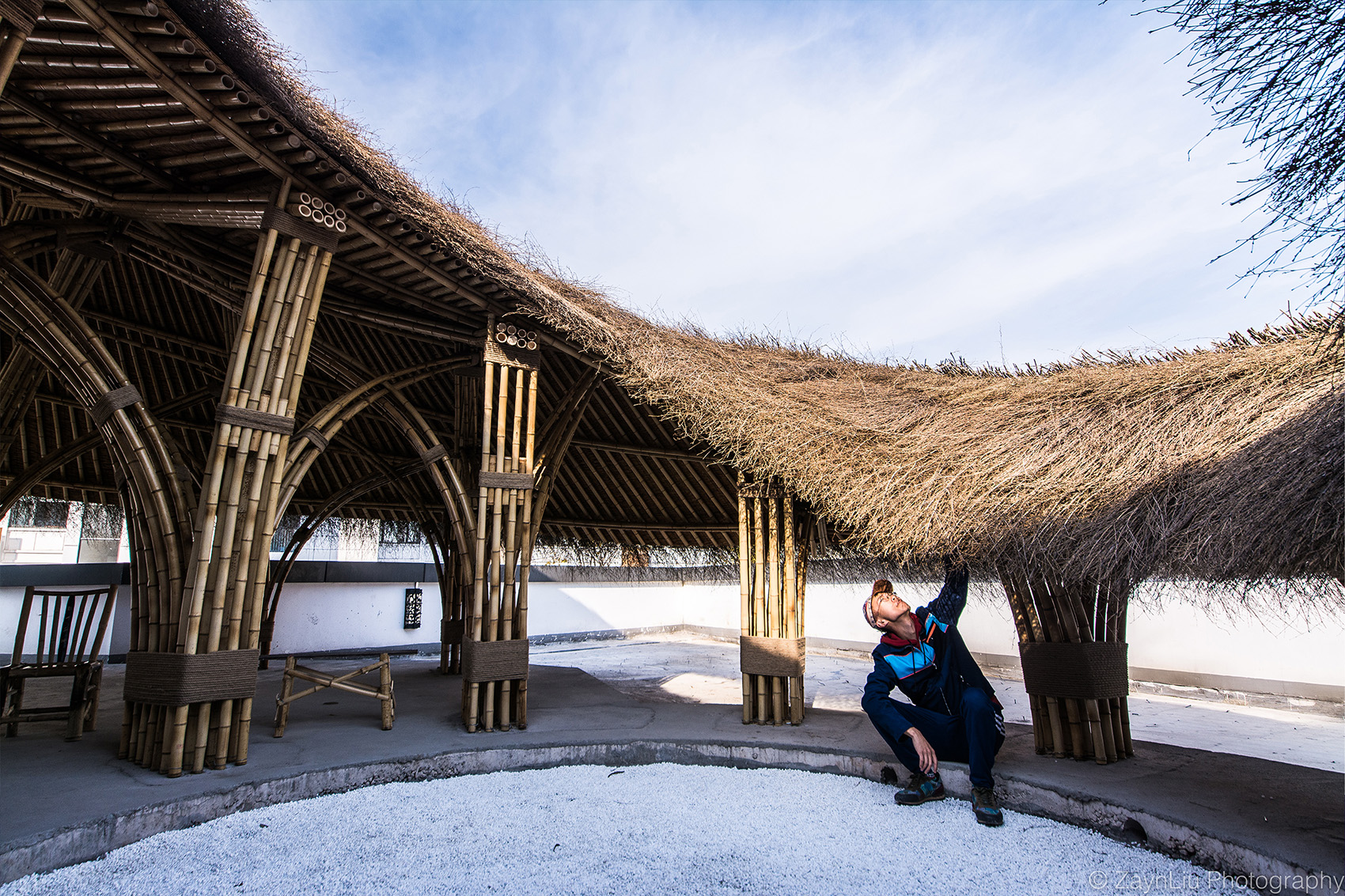

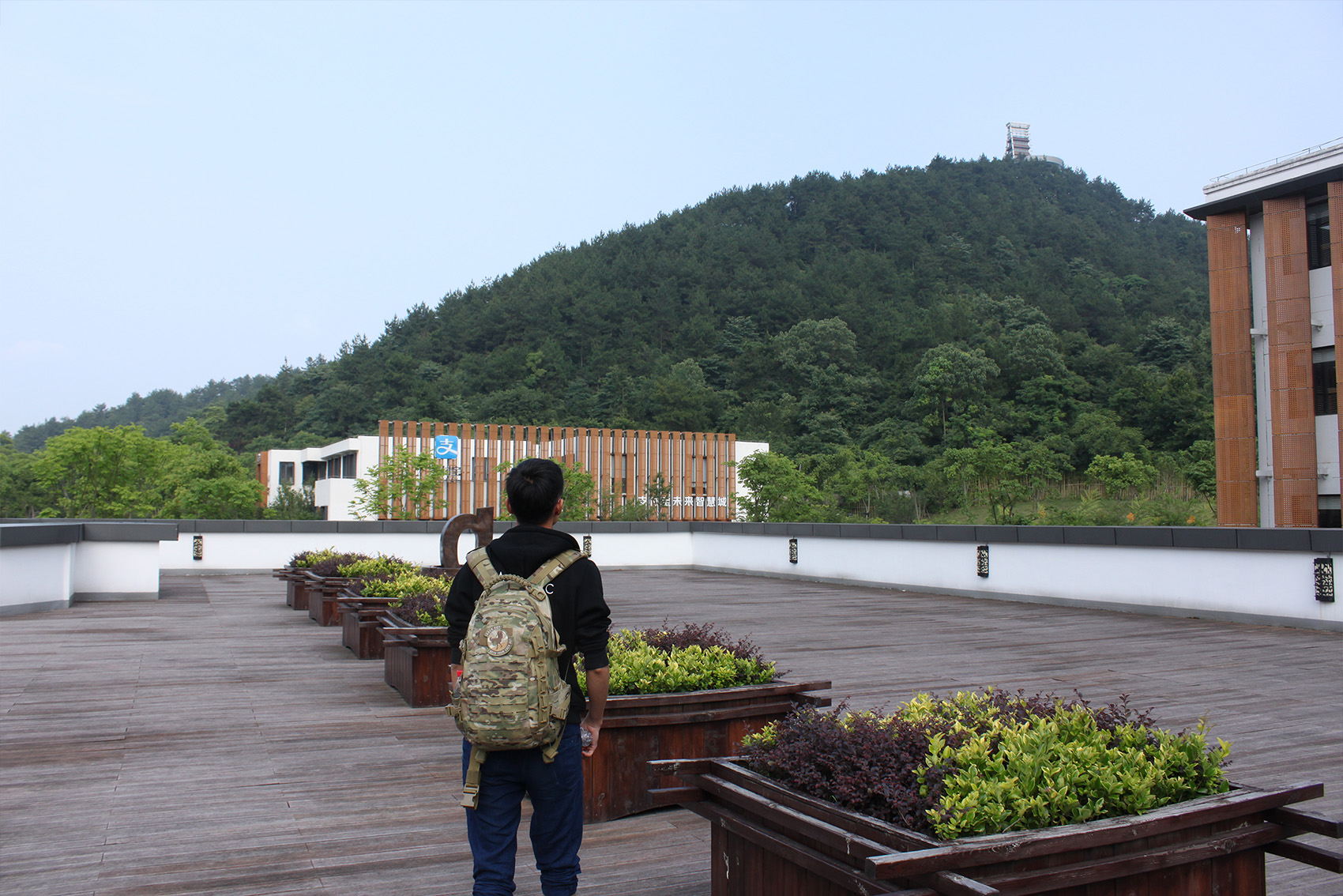

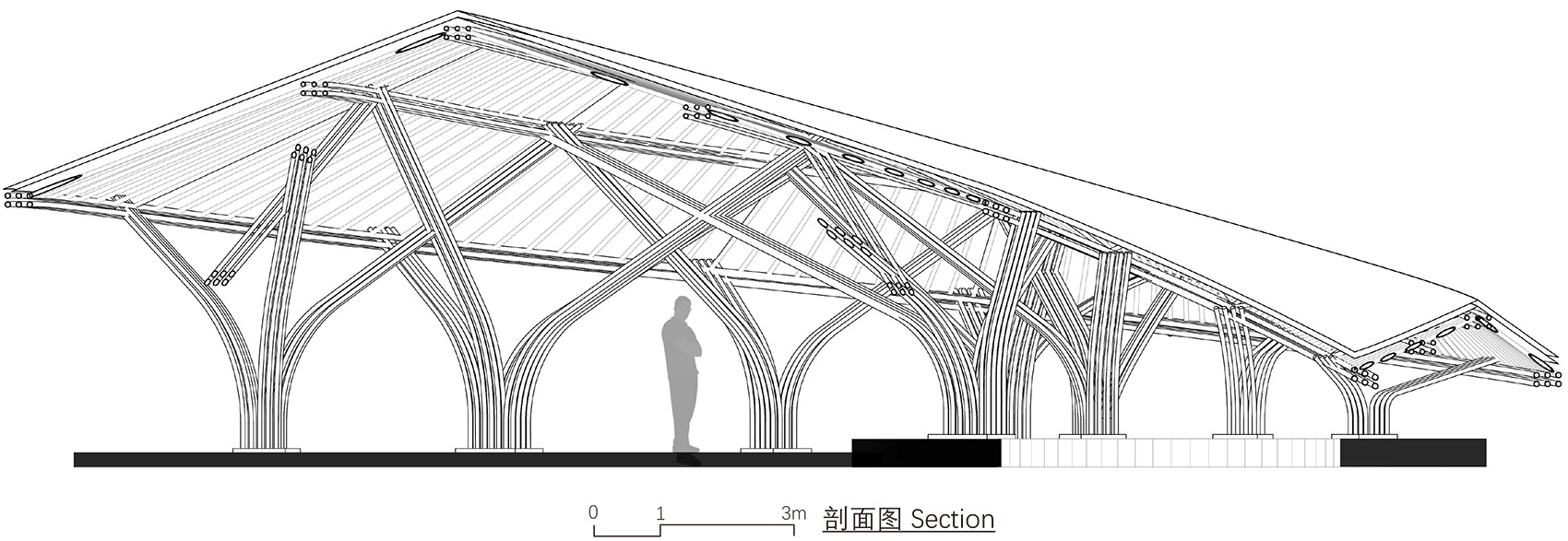

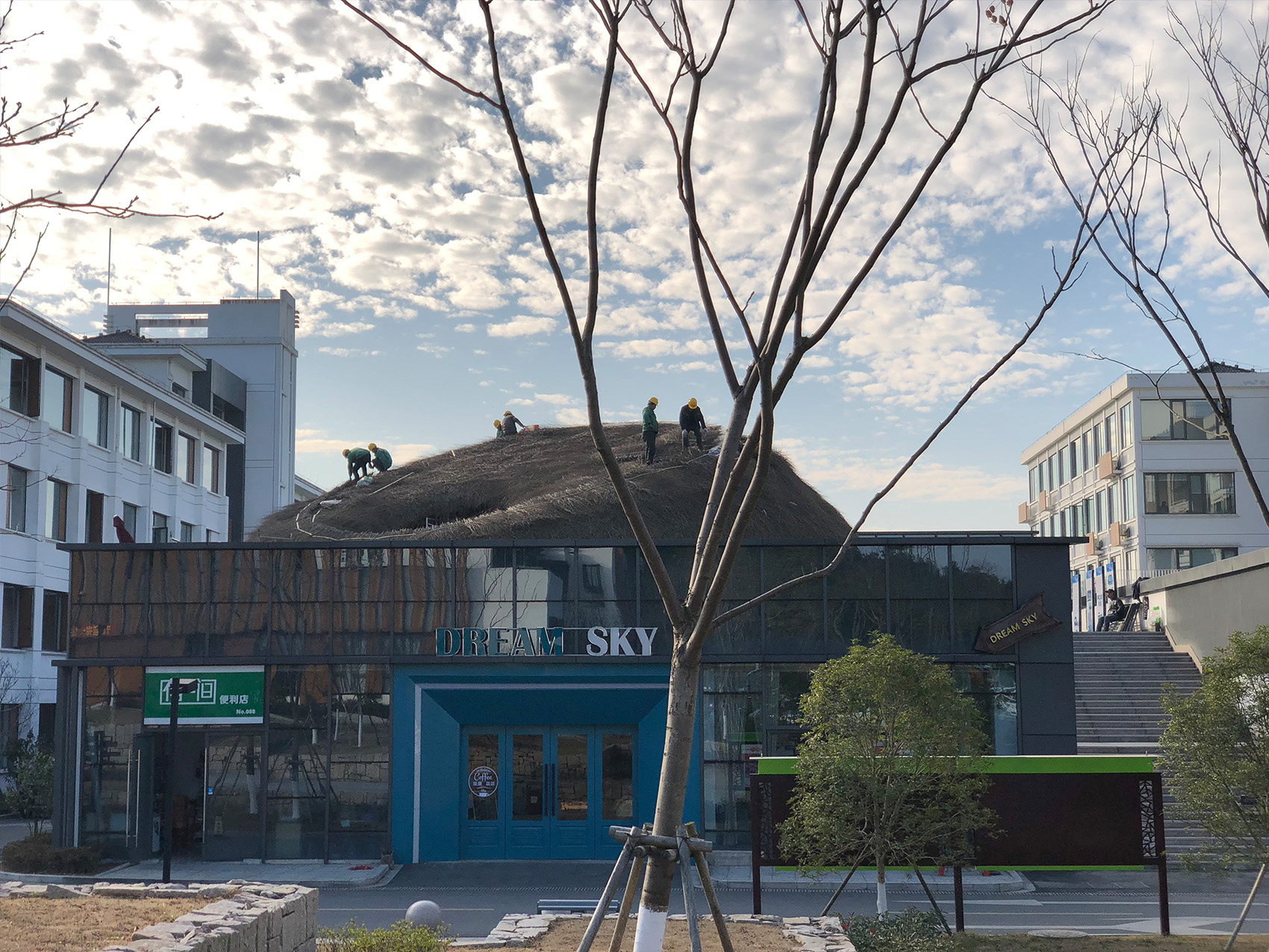

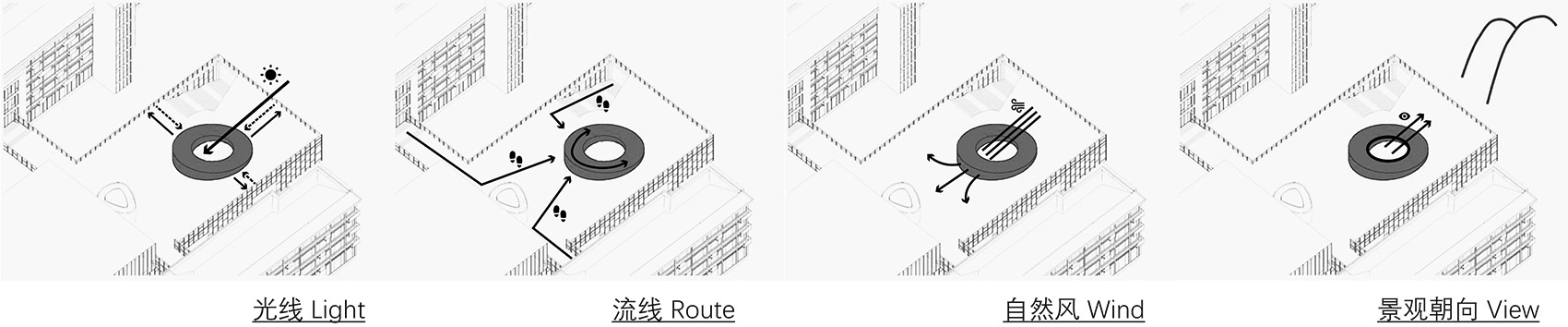

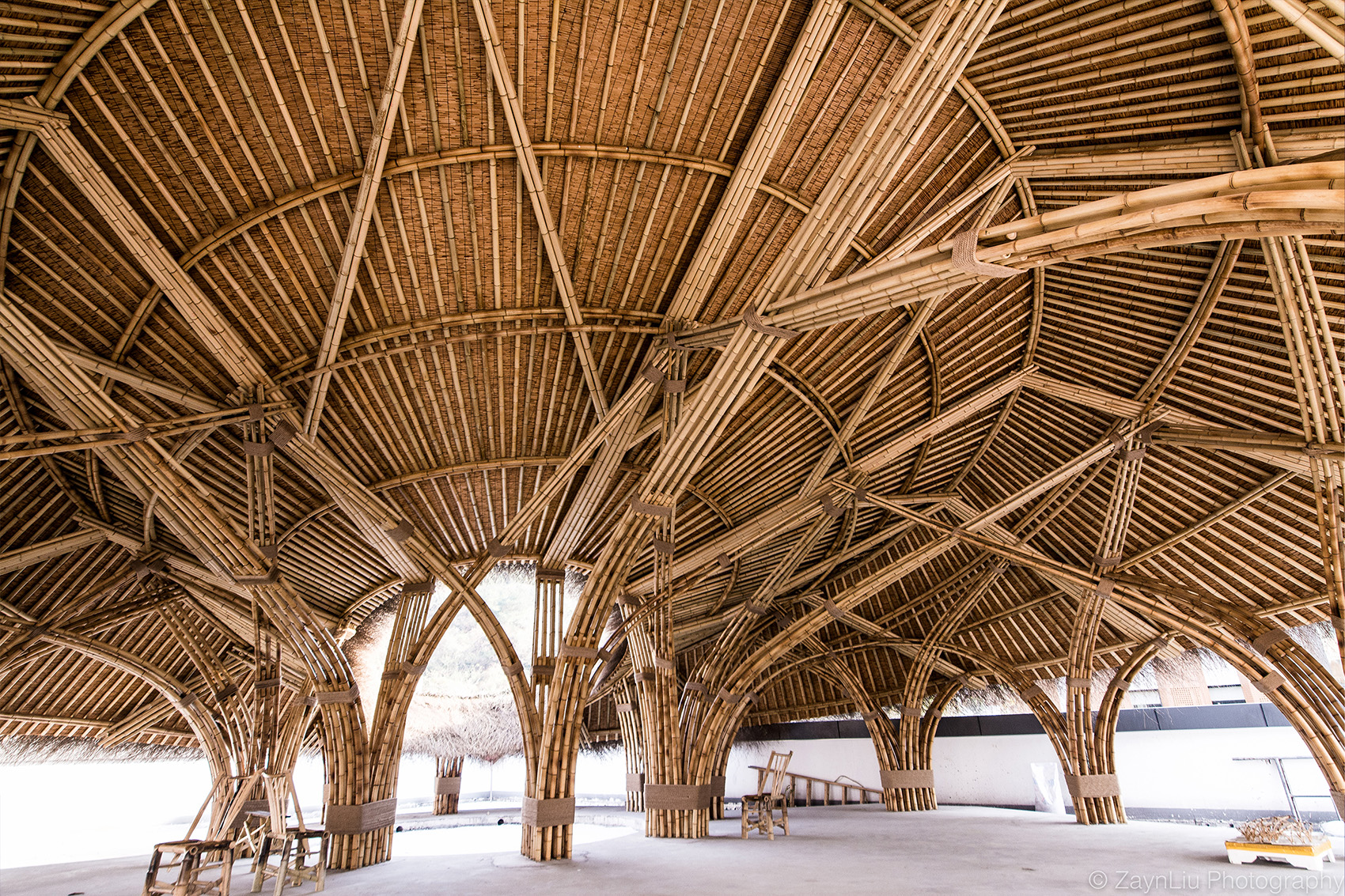

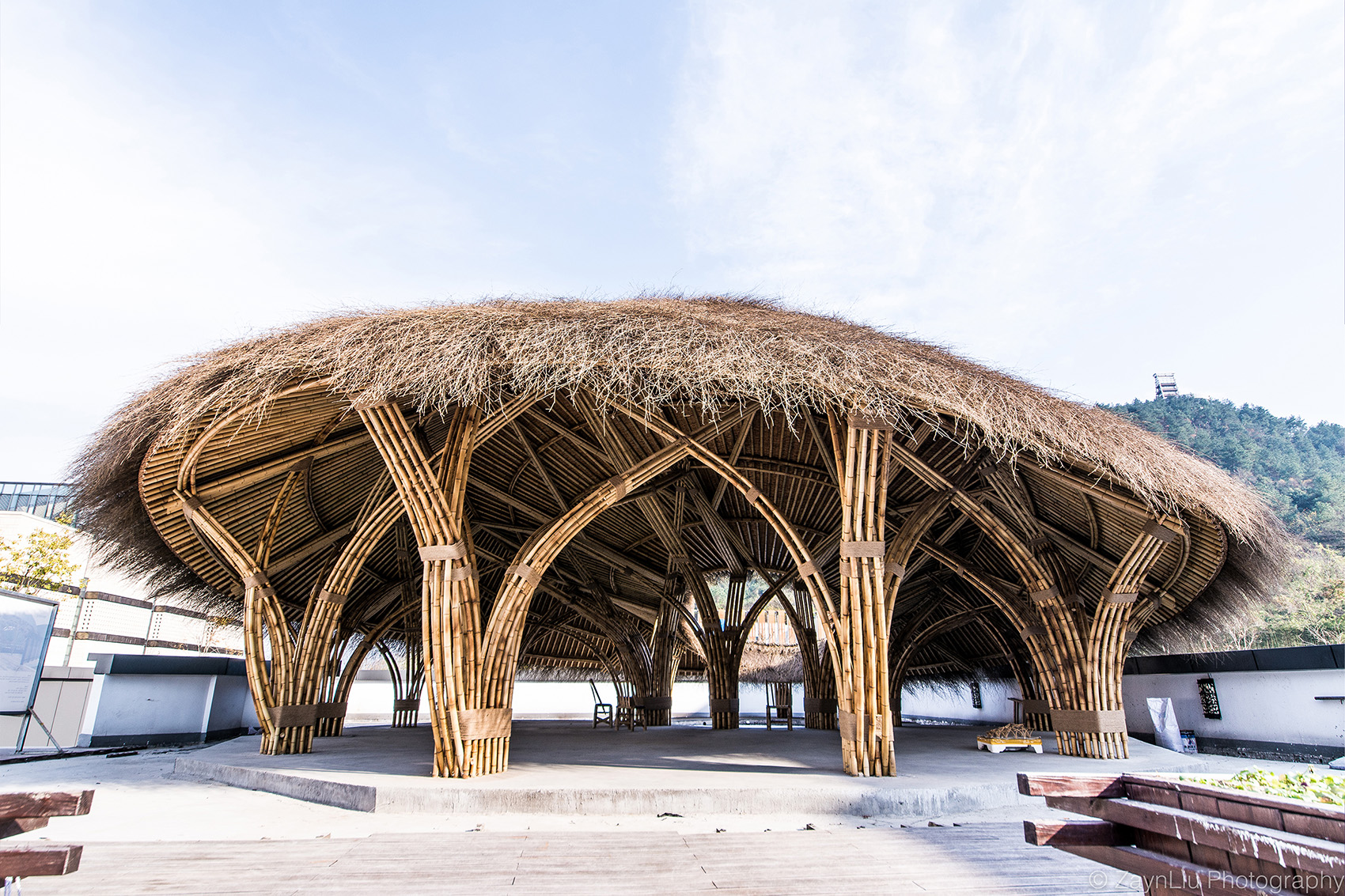

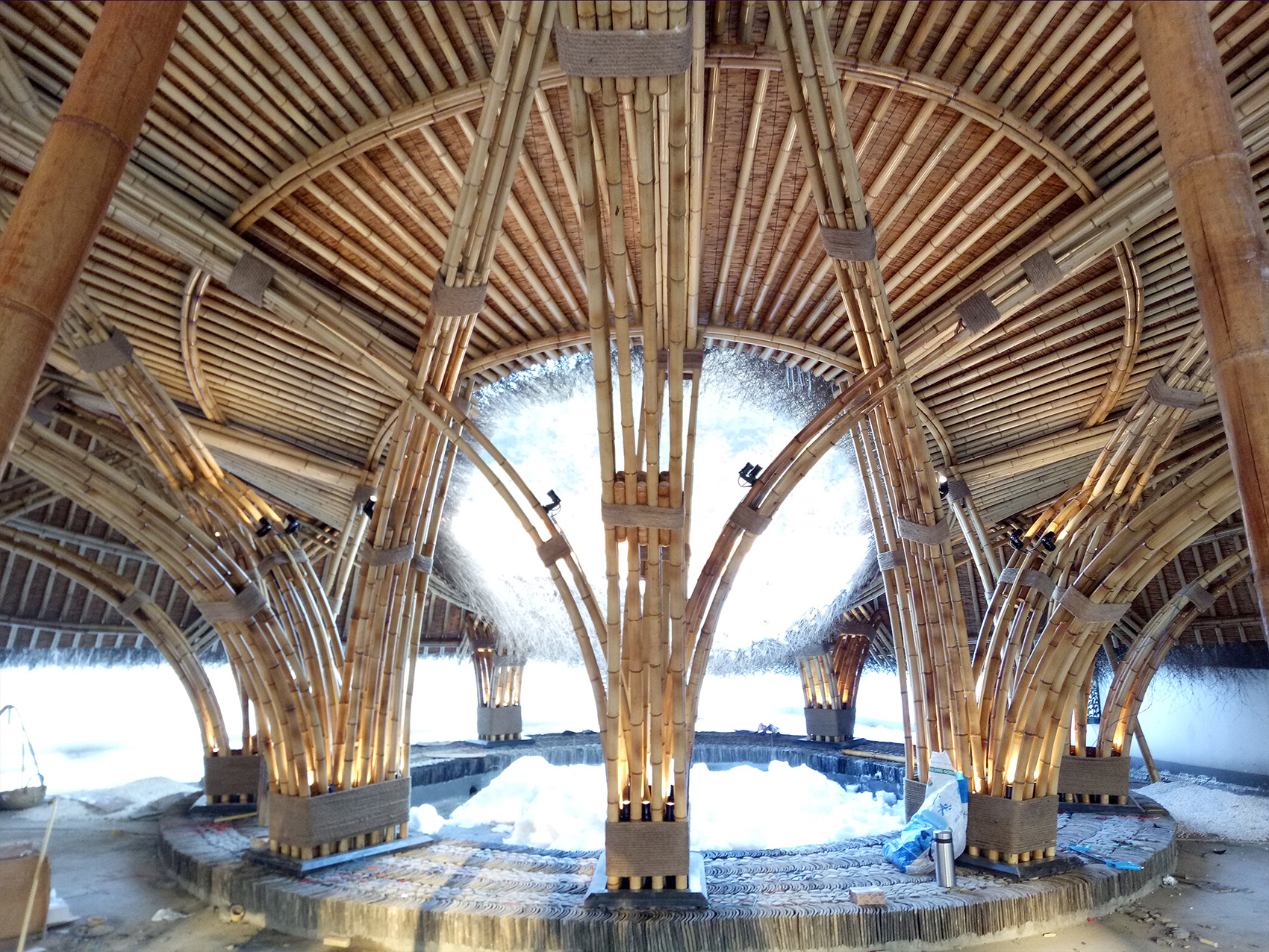

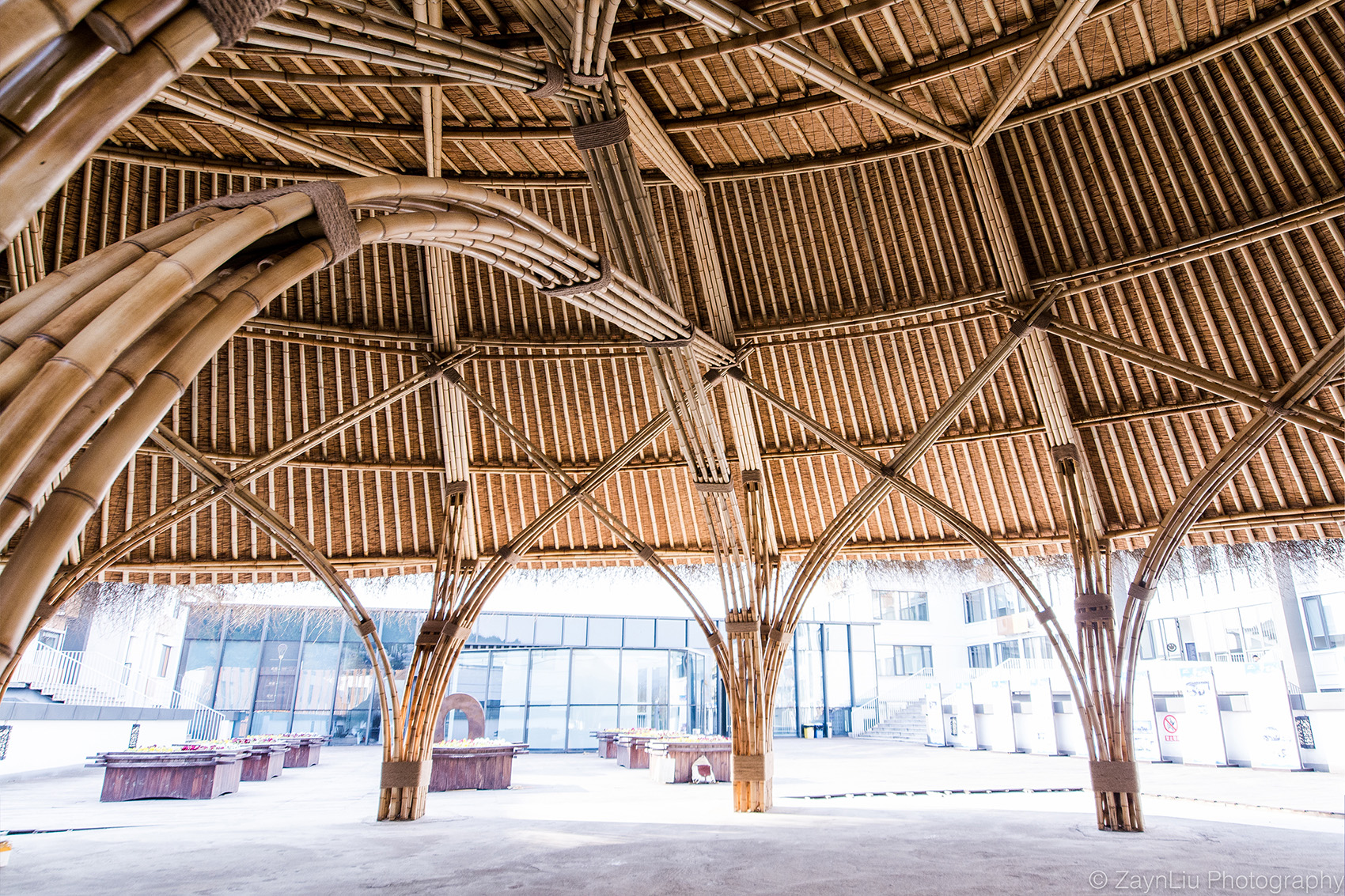

项目概况项目简介项目概况本项目位于以竹产业闻名的浙江省湖州市安吉县，当地竹林覆盖广泛，竹种类众多，从古自今人们的生活生产也与竹子息息相关。设计理念当地政府为了让竹建筑、竹设计更多走进中国美丽乡村建设，助推竹产业发展，特举办安吉高校竹设计建造大赛，（本项目有幸在大赛中拔得头筹），是为本项目落成之契机。设计思路茶室外观， 基地位于安吉县两山创客小镇园区，在一个二层屋顶平台之上，屋顶平台东侧面向凤凰山的景色。空间特色初始设计概念依据对场地条件、建构材料、居民饮茶习惯的综合分析得出，依托对于竹材、风、光线、视线的综合把控，试图在一个相对城市化的环境中，创造出贴近自然、开放包容的休闲场所与饮茶去处。空间营造场地原貌， 从街道望向平台上的茶室， 国古人用绘画为我们诠释了竹材的完美建构形式独乐园，和完美的喝茶方式闲倚树下。建筑形态独乐园利用竹材的轻盈易弯易加工的特性，建构出与身体密切关联的休憩空间，塑造出竹林下品茶的闲适意境。建筑造型从这样的品茶意境出发，我们设计出一个连续的双坡屋顶，一面朝向风景最好的凤凰山打开，将自然风和光线通过圆洞引入，另一面作为主要入口成完全开放的姿态。材料运用大跨度的结构与竹材配合产生的空间氛围创造了一种具有公共面貌的场所，促成了一种公共性的情绪，更多不同的人有了敞开心扉，共享美景，沟通交流的机会。材料选择设计示意， 面图：一个连续的双坡屋顶， 大跨度的结构与竹材配合产生了一种具有公共面貌的场所， 晨的阳光透入茶室， 入口呈现完全开放的姿态， 窗洞照亮的积雪， 顶下降与人产生互动， 茶室的背面向内看， 茶舍自2018年5月正式投入使用之后，逐渐成为了一个人们自发举办各类市民文化活动的场所，如端午节的民俗品茶活动、世界杯大赛的免费观看活动，茶舍也收到了许多公益图书捐赠，举办了各类文化推广沙龙。功能布局在普通的日子里，它仍然安静得守候在屋顶，为人们提供了一个亲切安逸、物美价廉的饮茶去处。功能组织在呼应安吉竹文化的同时，茶舍也为这个原本人烟稀少的创客小镇带去了新的人群与活力，为周边社区公共生活的多样性贡献了自己的一份力量。环境融合茶舍如今成为了一个人们自发举办各类文化活动的场所， 室的建造前期，团队赴当地制作竹手工模型，向工人解释茶室设计与节点连接方式，与工人配合完成样板竹柱结构。景观融合建造后期工人手工完成全部项目建造。技术创新模型，屋顶大圆与景窗小圆组合而成的偏心形式的基本前提下，利用竹材的材料属性，形成放射状的结构体系。技术亮点以屋顶小圆到地面的投影为控制线生成切向轴网，以此圆的圆心为原点生成径向轴网，二者交叉确定柱点位置。设计特色以发散式的伞状结构作为柱的基本形式，主要采用两种形式的弯曲竹柱作为支撑：径向柱和切向柱。项目介绍相对的两组径向柱组成门式框架结构。设计特色切向柱在中点和端点相互交叉连接形成连续的三维空间结构。项目介绍两组相隔的切向柱和其相对的径向柱组成三铰拱结构。设计特色弯曲柱的相交节点和端点通过圈梁和径向斜梁连接以起到水平约束的作用。项目介绍梁上铺一层椽子，再铺一层竹席用作室内装饰，然后使用木板和防水卷材作为防潮的手段。设计特色最后铺一层竹梢，起到导雨遮阳保护结构的作用，并形成了特殊的外部效果。项目介绍结构体系示意， 节点细部， 基础采用现浇混凝土预埋11钢板，再在钢板上按10间距焊接54与74的钢管点阵作为竹柱的固定点。设计特色柱之间与梁之间采用交叉相嵌的方式进行连接，在交接节点处通一根螺栓，然后采用麻绳绑扎固定。项目介绍竹柱构件之间的交接点位处采用气钉作为刚性构造连接，再用麻绳绑扎作为柔性结构连接。施工过程， 景， 屋顶竹梢夜景效果， 平面图，面图， 本团队是以2017第一届安吉高校竹设计建造大赛为契机，由清华大学朱宁老师带队，大三年级（当时）的孙照人和宋天意为项目负责人组建的由11名清华大学大二大三学生组成的专注探索材料的结构空间可能性的竞赛团体，先后获得北京木构建造节第一名和全国竹建造竞赛第一名。
