红飘带

项目概况

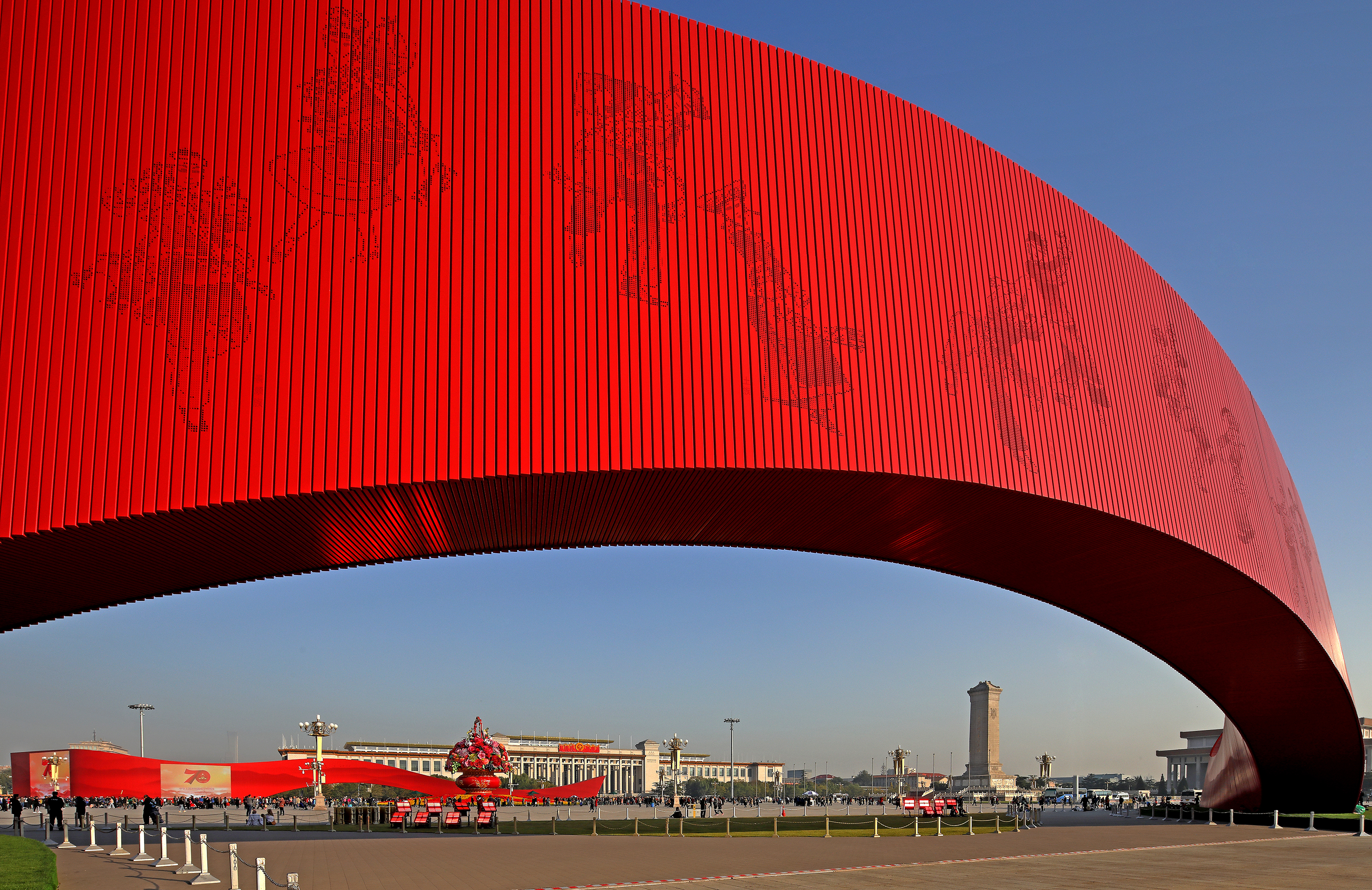

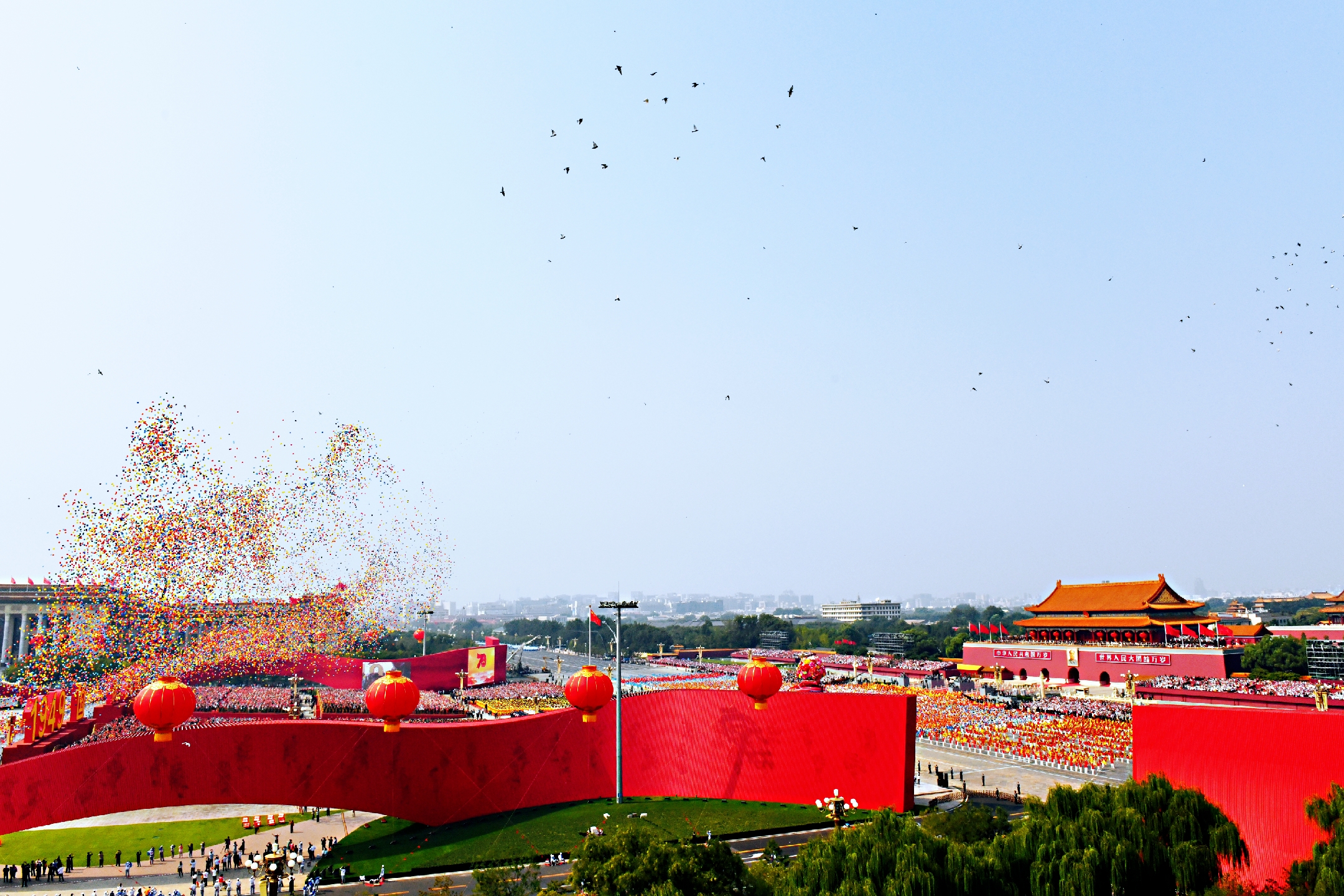

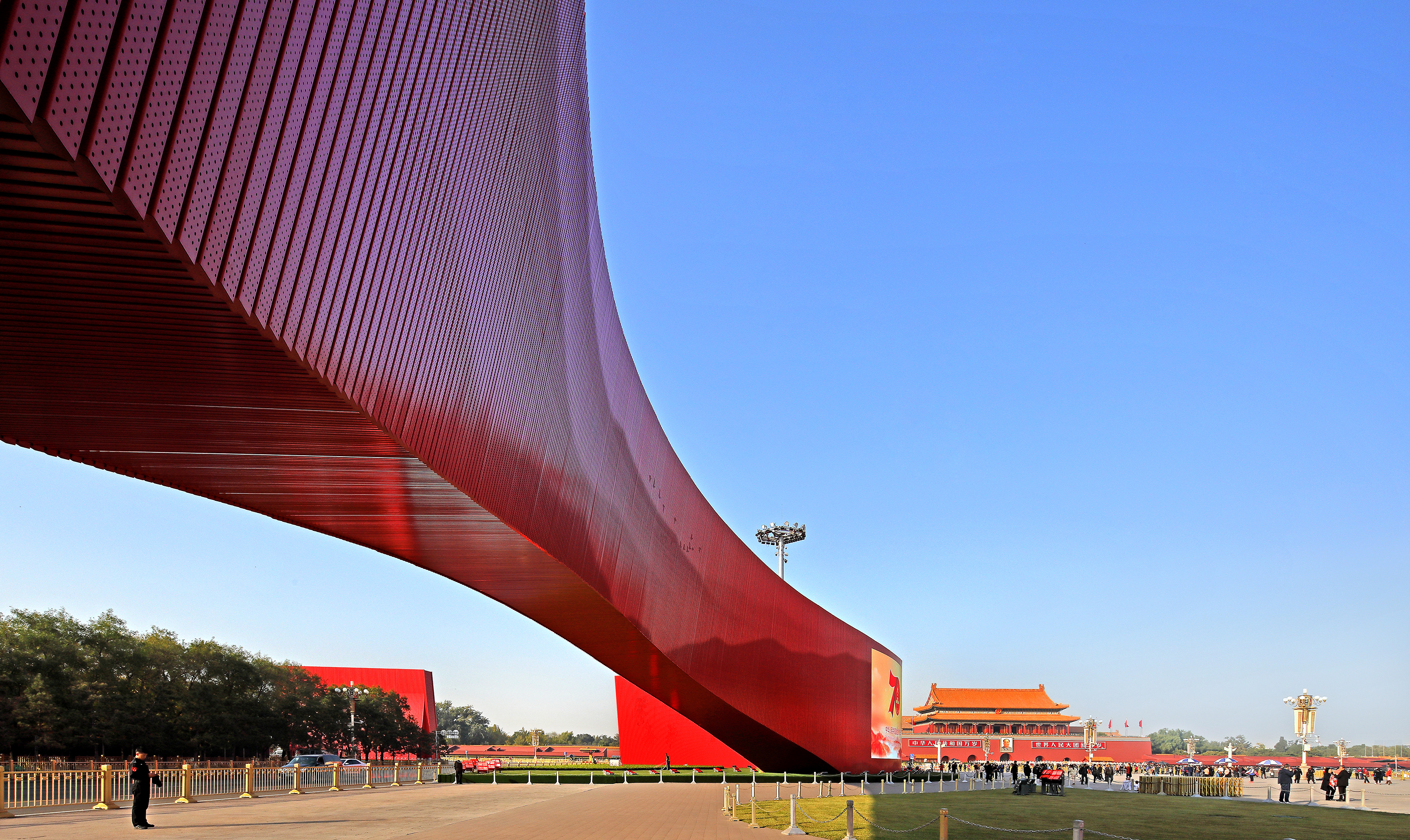

项目概况项目简介工程在国庆 70 周年之际，坐落于天安门广场东西两侧。主体曲线全长约 212 米。中部双向拱曲，结构跨度 75 米，外悬挑 12 米，拱底最大高度 77 米。最高处约 16 米，最低处 50 米。内设 4 块 大屏幕。飘逸灵动的飘带，除大屏幕位置以外，六分之五的表皮形态为双曲面。因建设场地特殊，现场诸多限制条件都对设计提出了挑战。在诸多技术条件限制下，幕墙采用全装配式幕墙单元。可分层调节的幕墙支撑体系最大限度实现对造型的精确定位。参数化编程手段实现了千余条装饰方管的组合形态控制，数百万个图案孔洞的排列和定位控制，让本项目的超大规模体量具备了毫米级精度控制的可能。

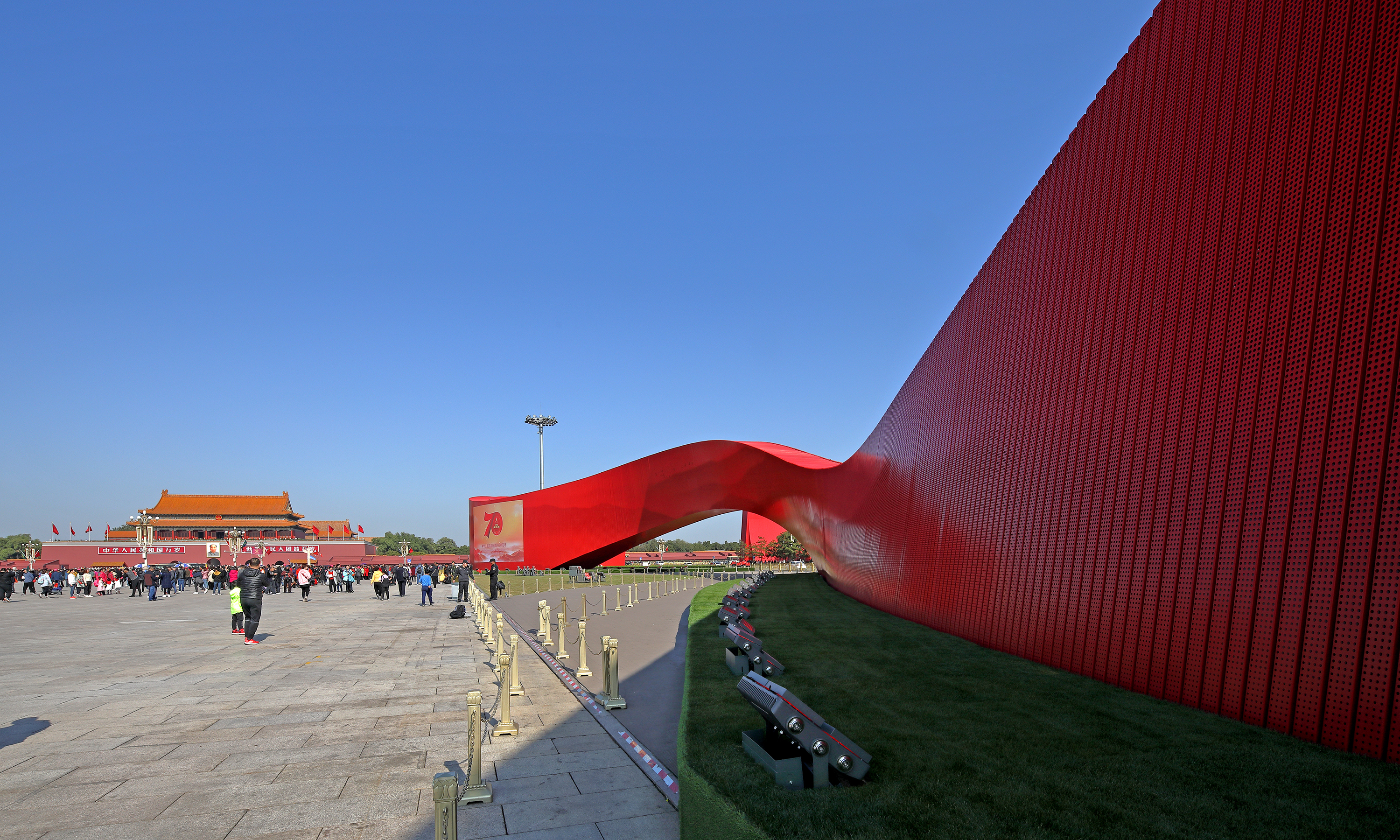

主体结构为空间钢管桁架体系，端部大悬挑。钢梁基础上放置配重抵抗倾覆和滑移。结构开展了风洞试验，并针对结构桁架研发、优化了特定的装配式模块单元和节点。现场采用全螺栓连接，以保证快速拆装、现场无焊接。钢结构模块化设计和装配化施工的理念得到充分验证，为全装配钢结构模块单元的设计提供了很好的经验。泛光设计采用精准投光的手法，力求以均匀的光环境烘托飘带的飘逸灵动。泛光灯、机电设备和飘带基座部位都隐藏于景观绿植之中，飘带与周边环境完美融合。机电设备设计兼顾安全性、可靠性及经济性，确保工程的万万无一失

项目地点：北京天安门广场 | 项目类型：其他建筑
