西班牙Soriano-Manzanet家族安息礼拜堂

项目概况

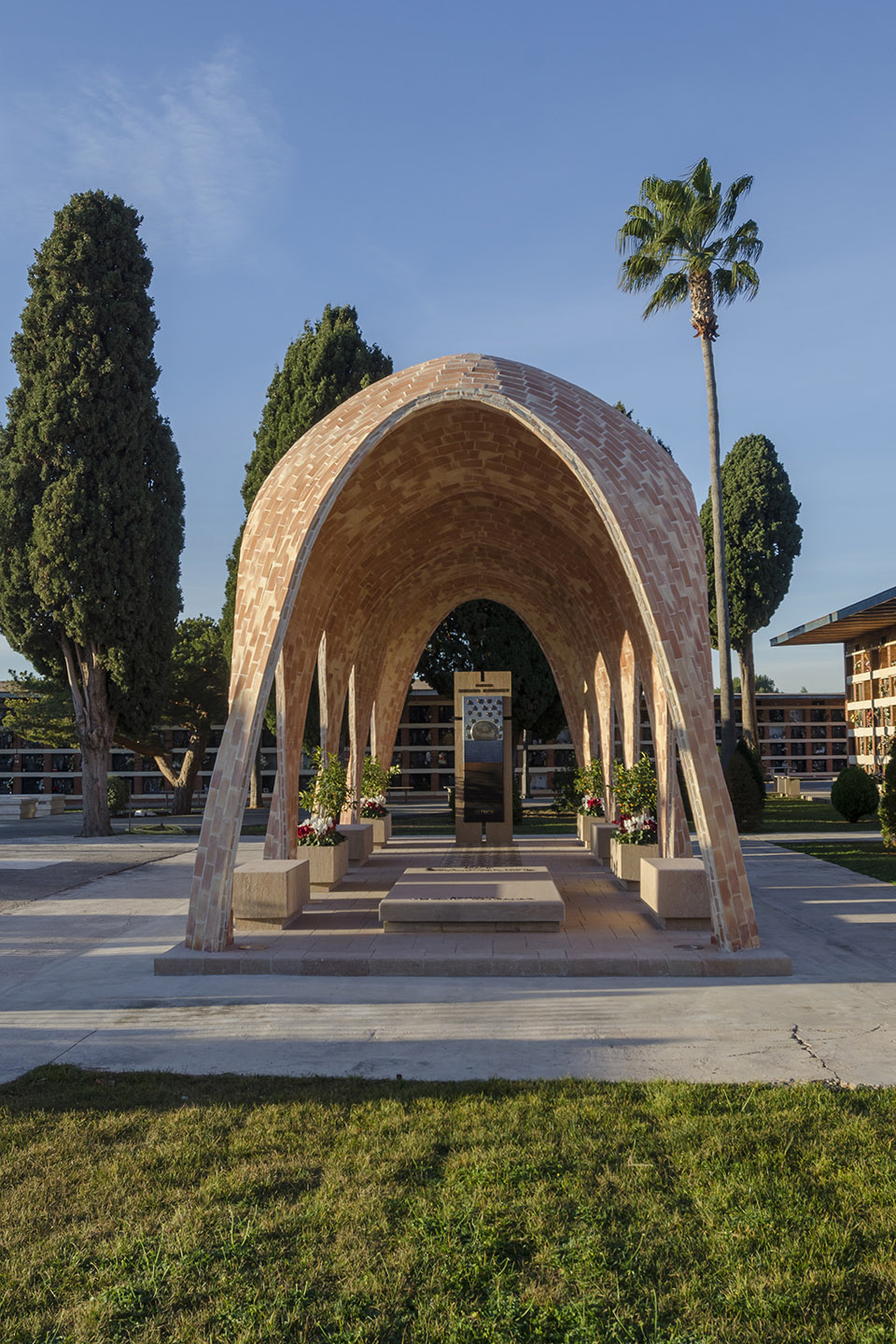

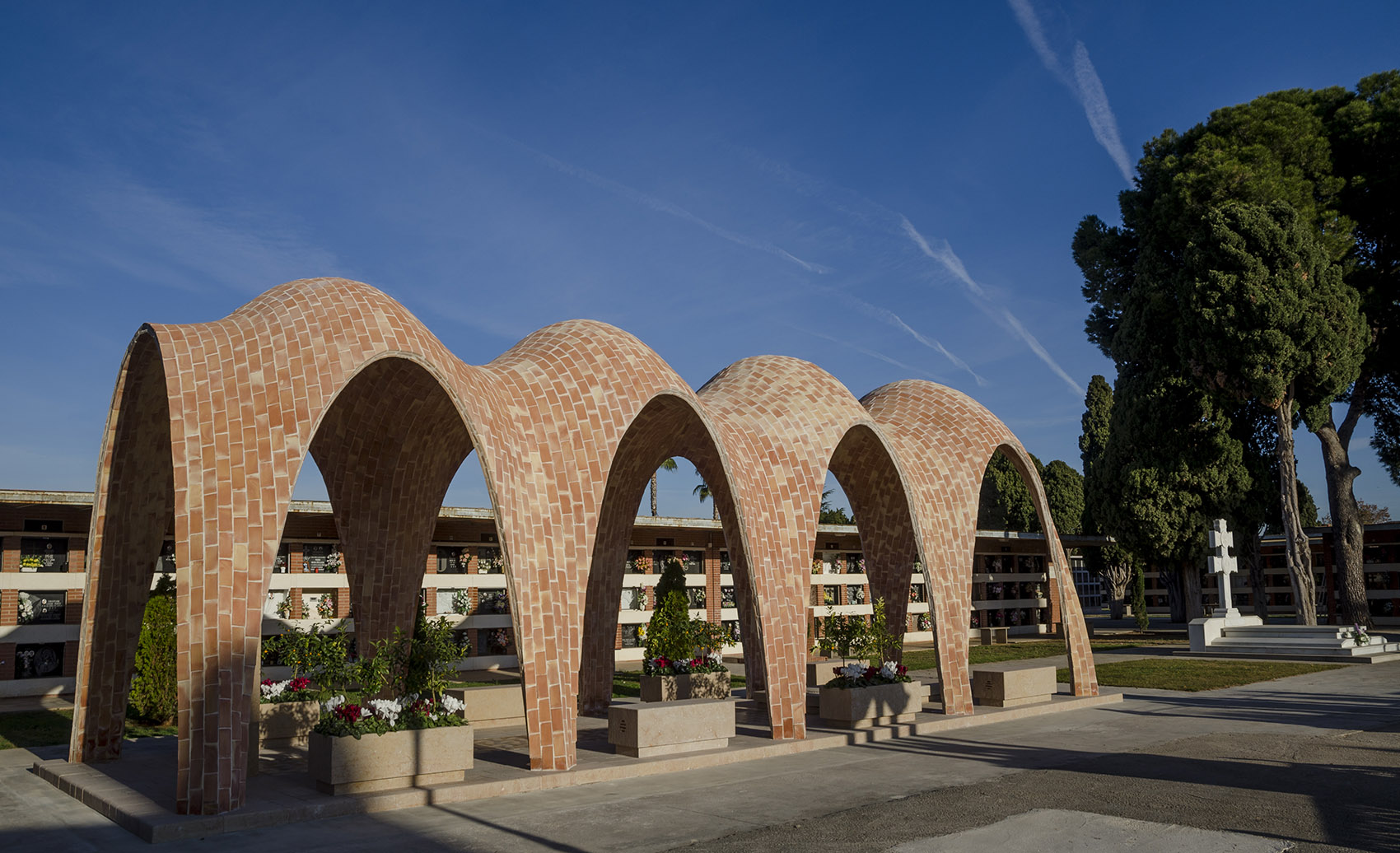

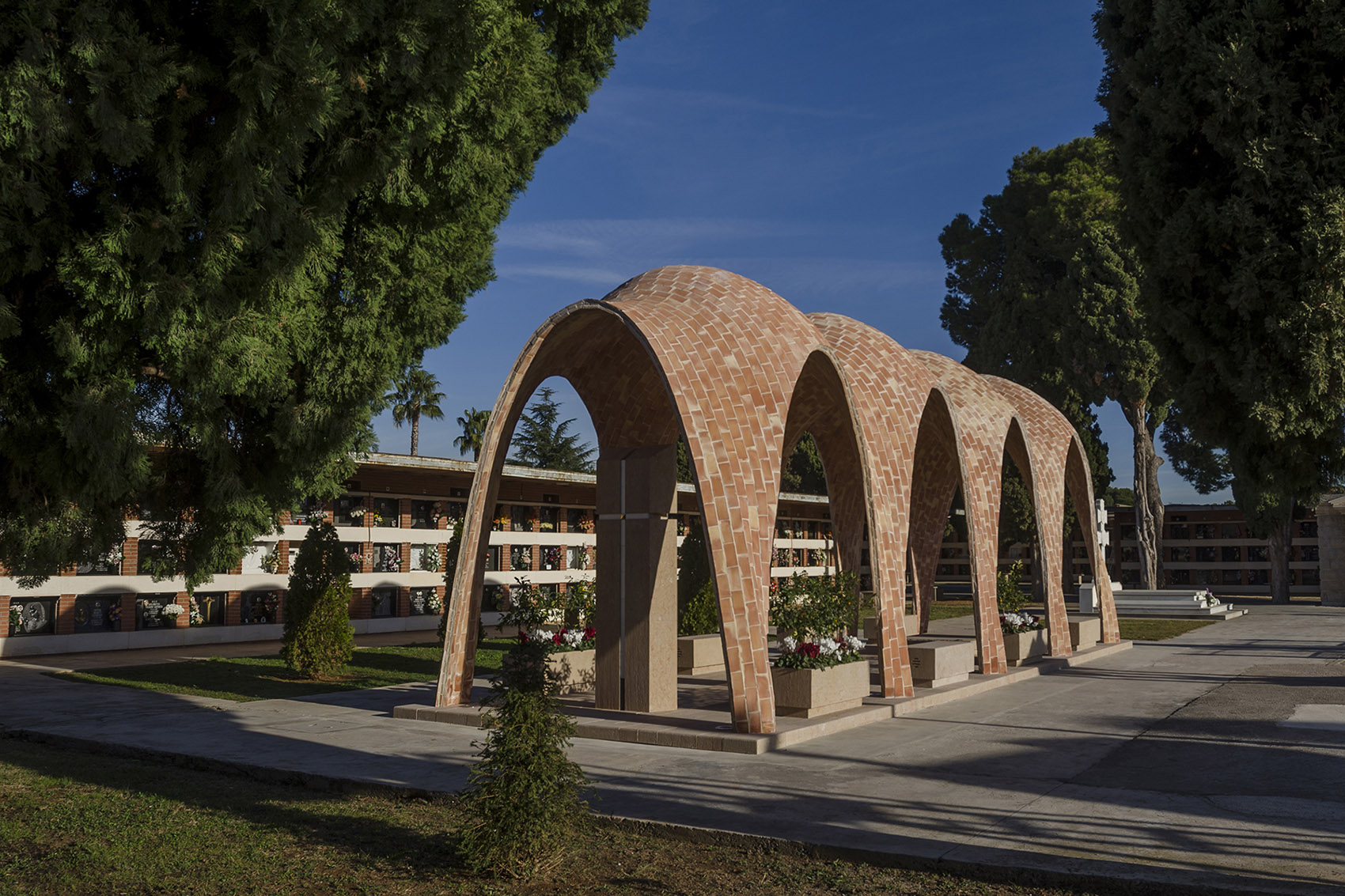

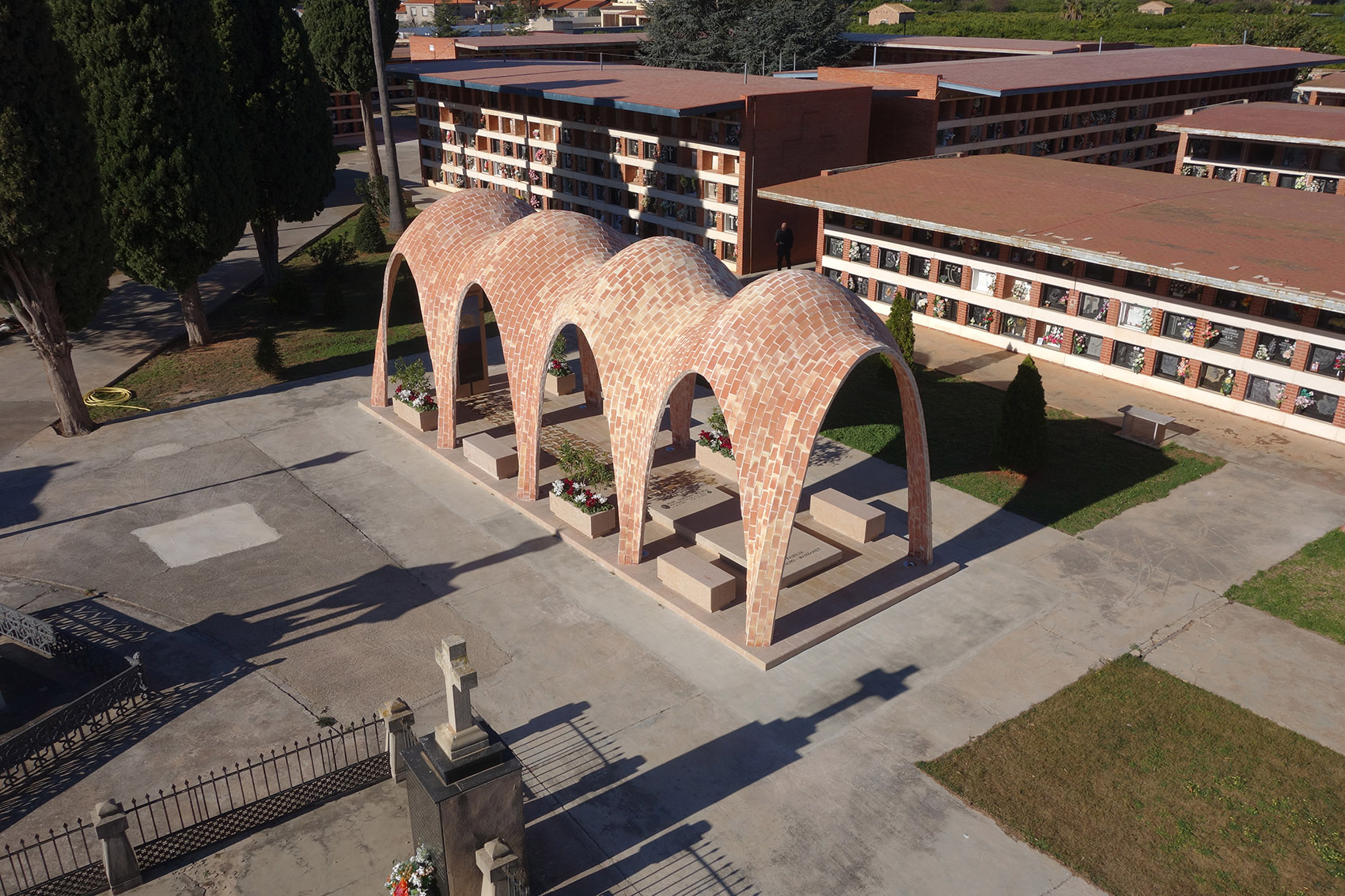

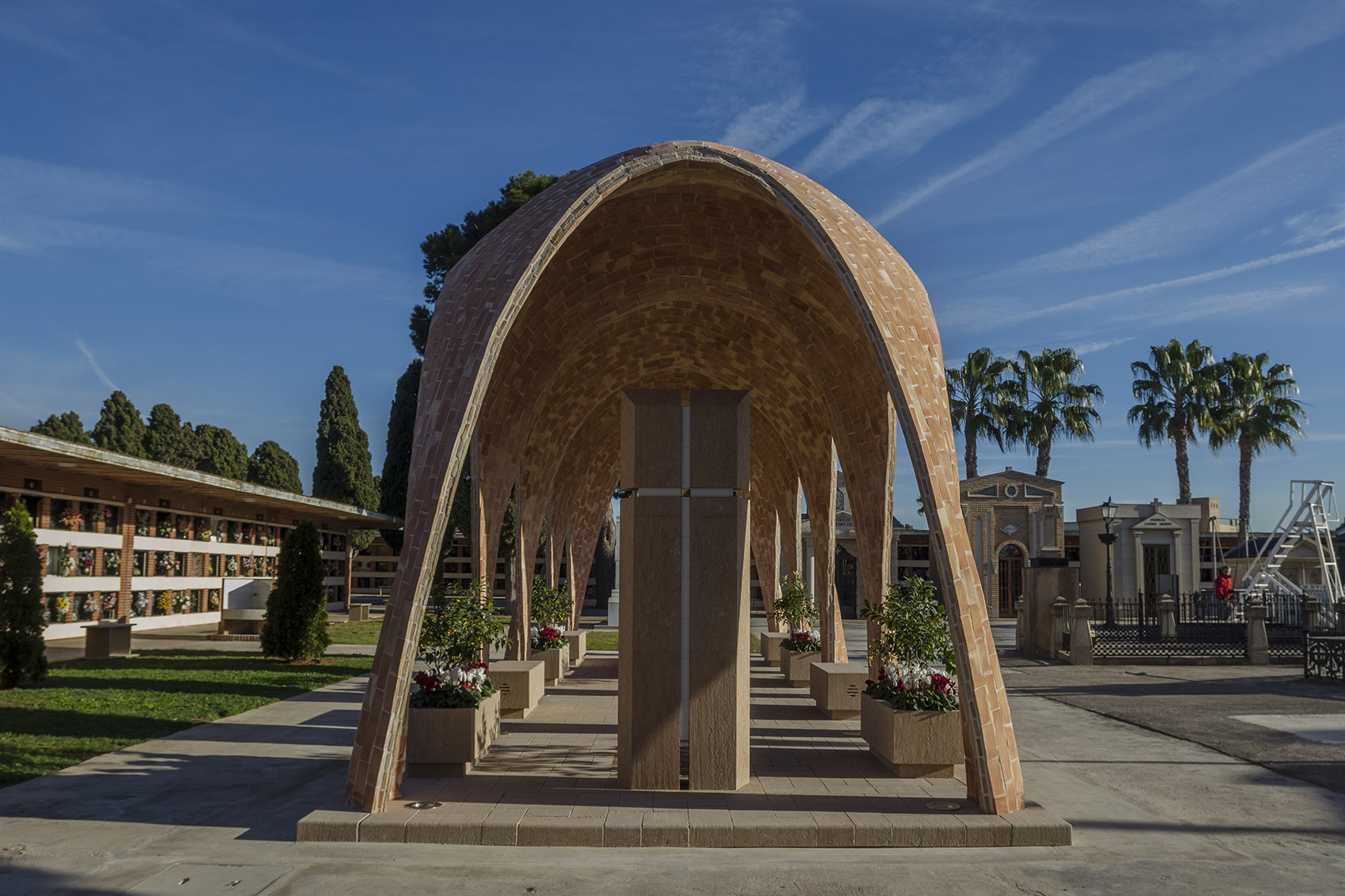

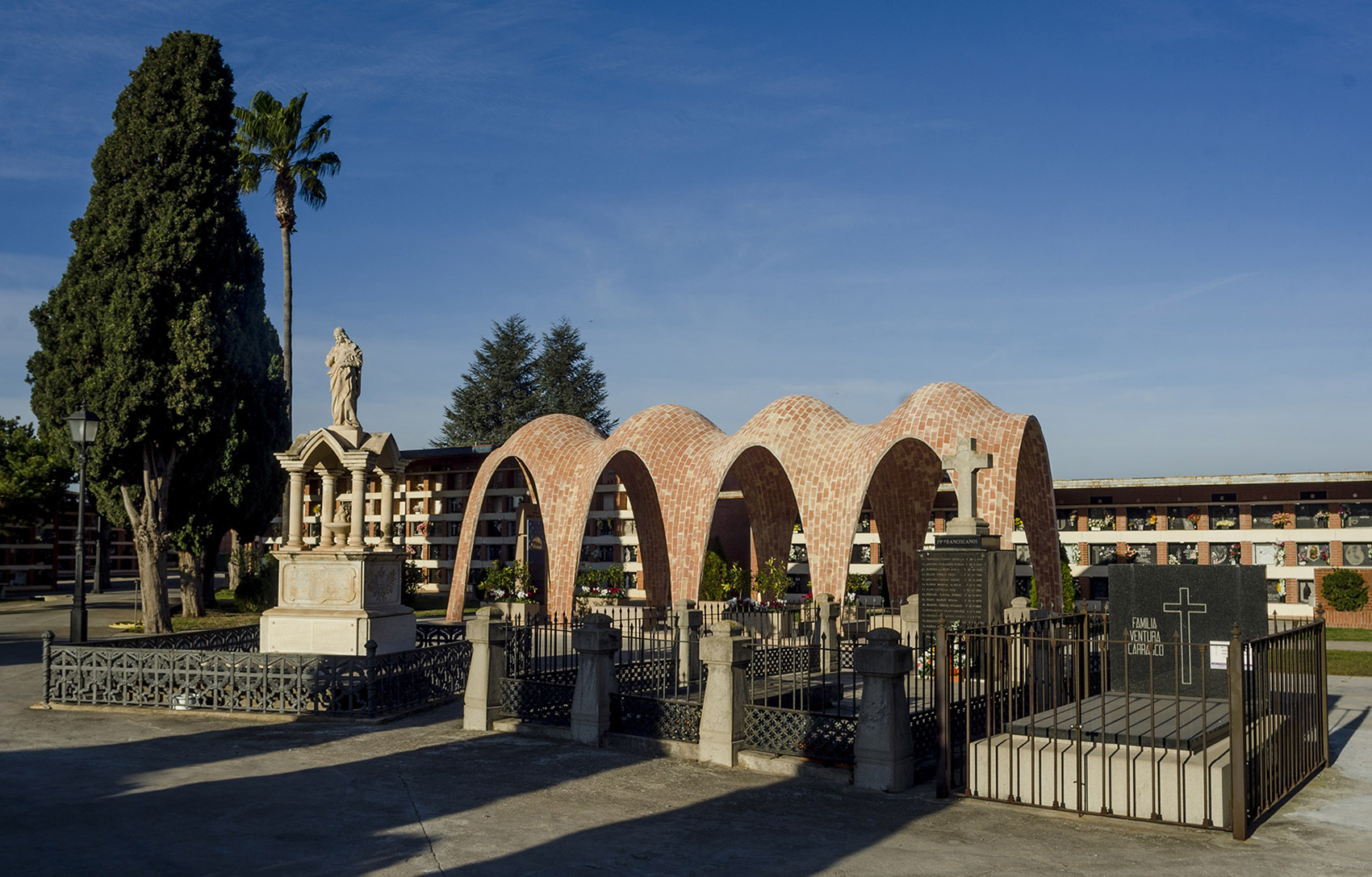

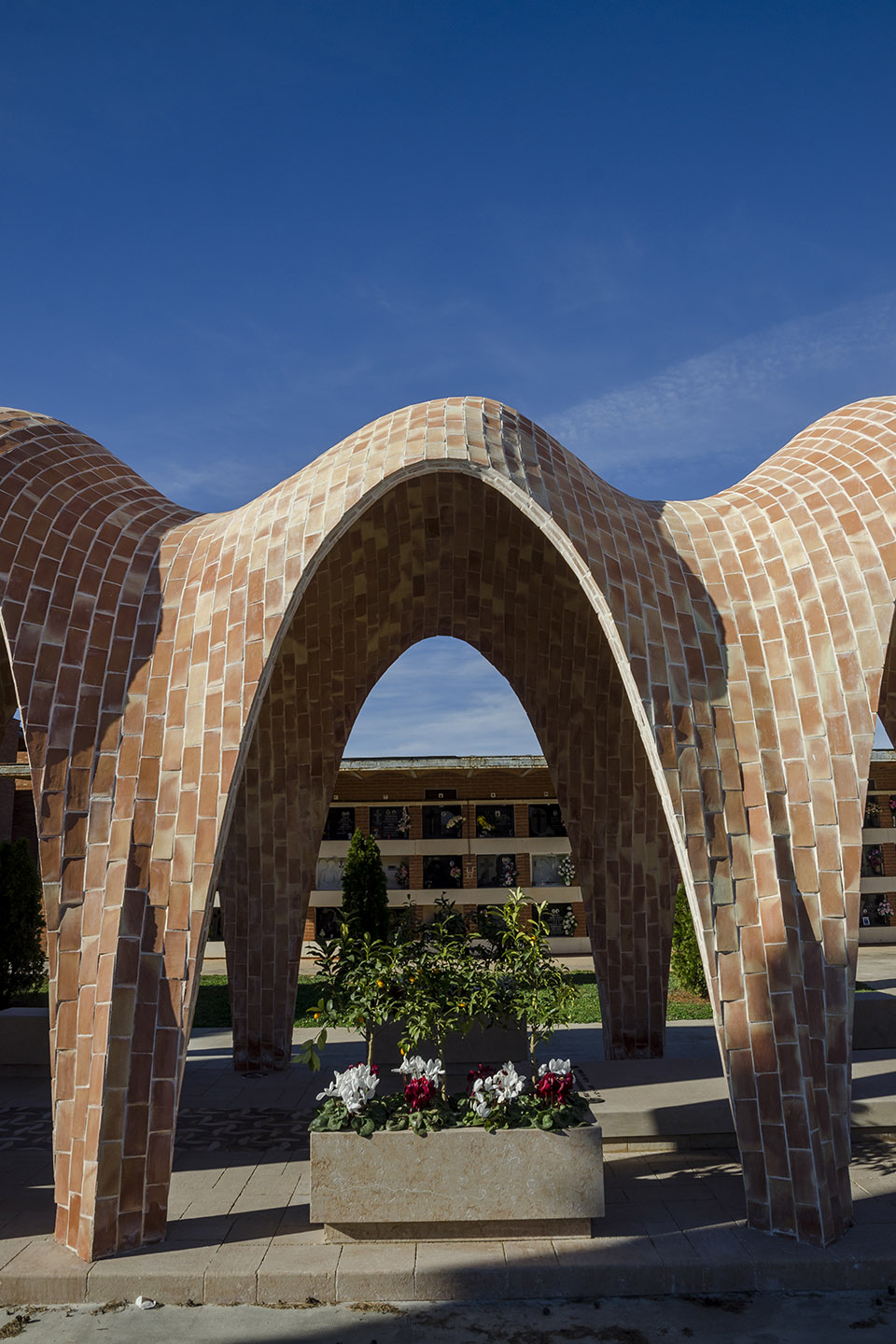

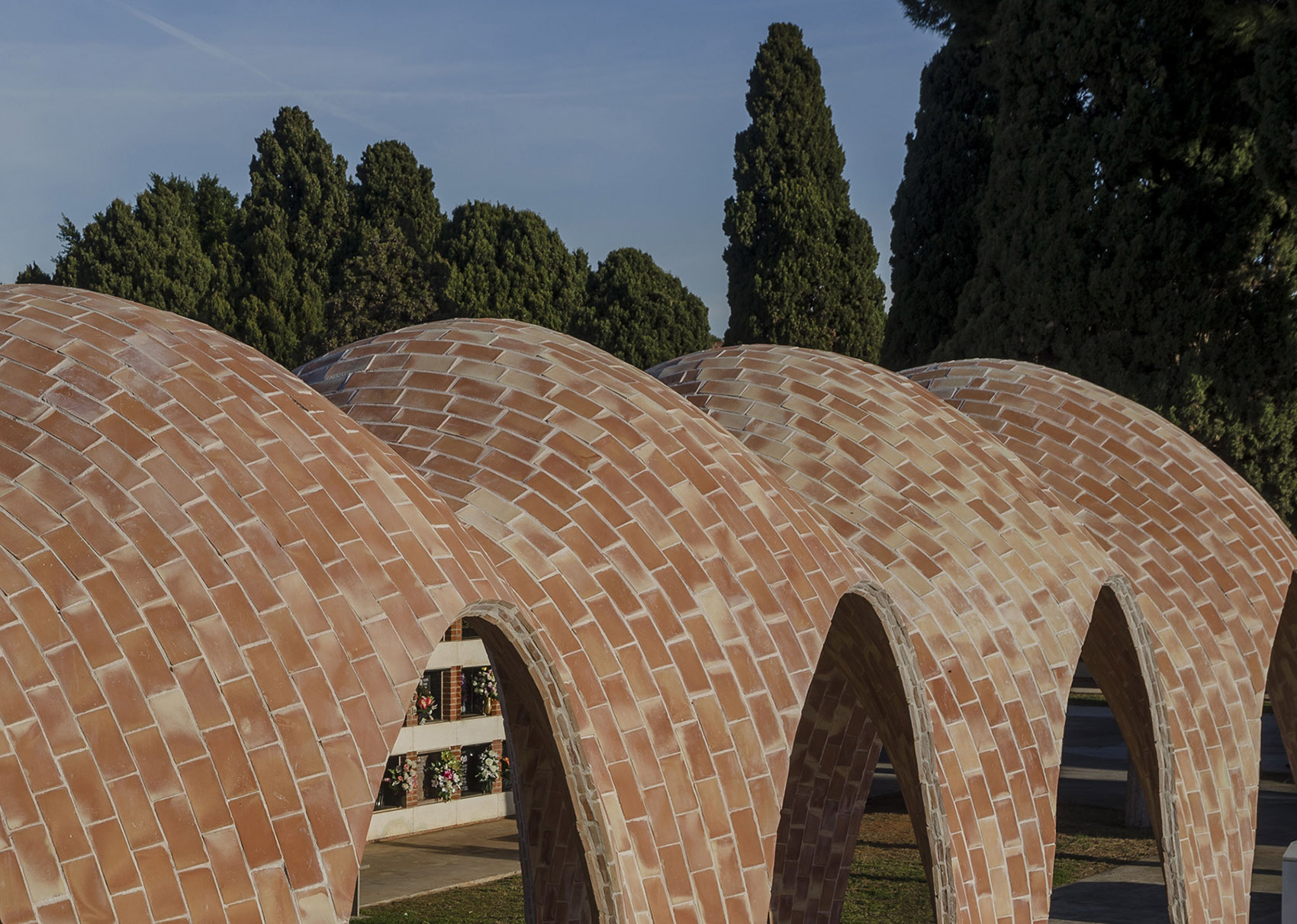

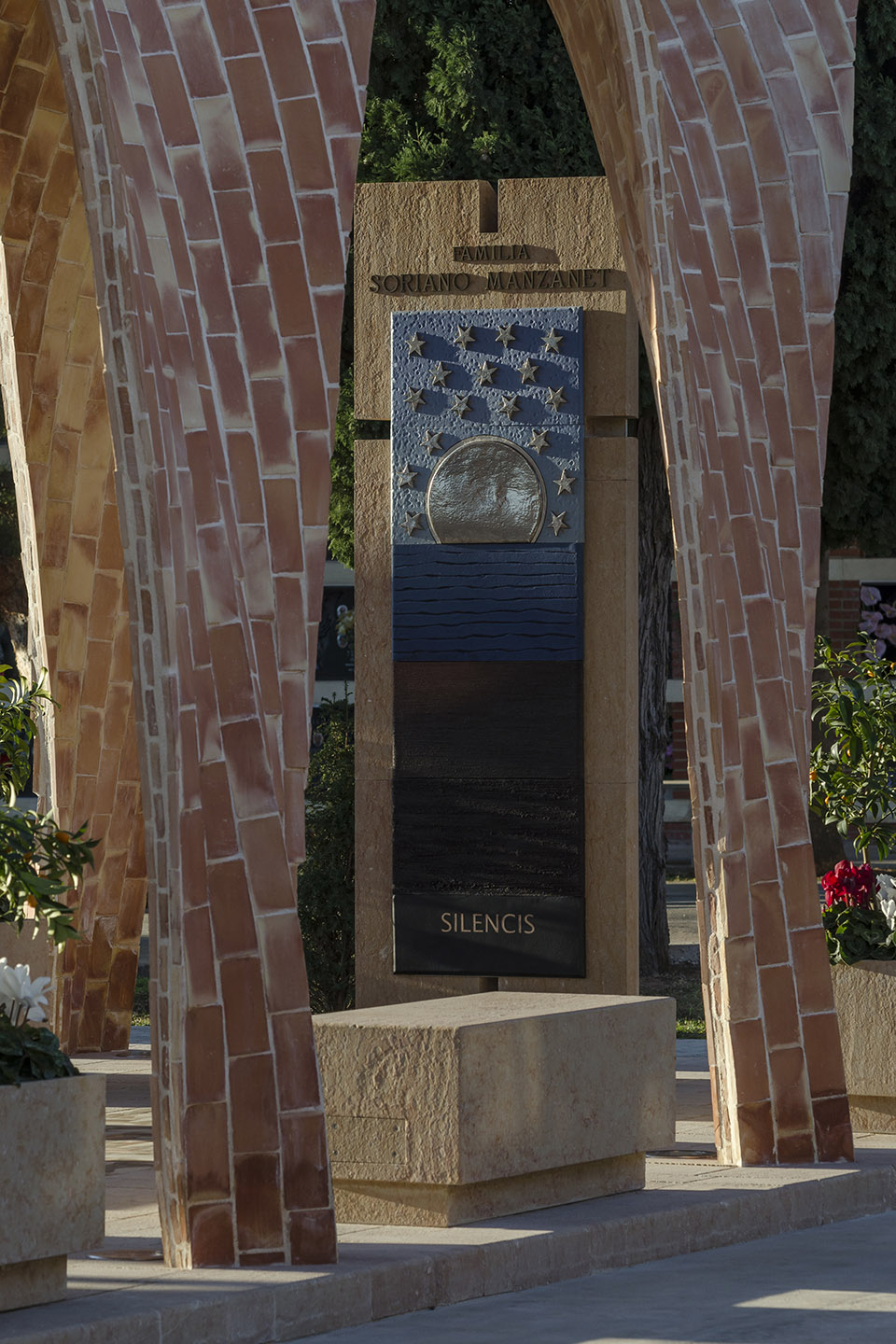

项目概况分享一下内容。项目拱顶由建筑师设计，反映了该地区丰富的陶瓷制作传统，其极具代表性的瓷片拱顶建造技术在历史上传遍了整个西班牙东部。该技术源自瓦伦西亚建筑师设计理念，被现代主义建筑师广泛运用，其中最著名的就是高迪。在美国，这项技术已经成为了礼拜堂外观，鸟瞰，建筑与周边环境相和谐，为了设计这座礼拜堂，设计师采用特殊的程序，在经过连续空间特色次修改之后才得到了在美学和结构上最优的结果。项目中所有曲线都由悬链线放样而得，建筑师在用数学和图像表达这些曲线上花费了大量心血，以优化整体建造结构。建造这座拱顶运用了将近万块手工陶瓷瓦片，这些瓦片从选土，烧制燃料和温度，图案，耐久性等方面都经过了严格的测试。拱的尺寸和厚度均由整体的弧线决定。此外，建筑师还仔细计算了三层陶瓦的必要重量，以抵消风压的影响。建筑形态分解轴测图，拱顶经过精心设计，拱脚的玻璃纤维杆有利于抵抗地震。拱顶由四个互锁的双曲抛物面组成，轻盈而牢固。建造过程中不需要模架，只需使用一些金属导件以保证弧线的曲率和设计一致。由于建筑师对结构进行了仔细的研究，完整的瓦片就可以满足建造需求，不用进行额外的切割或拼凑。整个结构由砖、灰泥和白水泥构成，不需要使用钢筋混凝土加强。此外，拱顶精确的弧线以及与地面相接处使用的富有弹性的玻璃纤维杆可以有效吸收地震产生的剪力，让这座礼拜堂在地震中也能屹立不倒。材料运用礼拜堂外观，由四个互锁的双曲抛物面拱顶组成，轻盈而牢固。拱顶的总重量为吨，仅为相同体量下由砖墙和混凝土楼板建造的传统礼拜堂重量的十五或二十分之一。这一数据充分说明了该建造方式更节省能源和材料，同时展现了陶瓷拱顶多种多样的建造可能性。功能布局拱顶细部，由三层陶瓦组成，使用完整瓦片，节省材料且轻盈坚固。块不同形状的石砖组成，它们重复以四种模块出现，形成了各个方向都相同的地面纹理。拱顶的照明由埋在拱脚铺地中的装置提供。长椅为特别制作的环境融合石块，其中整合了通风口和电源插座。花坛也是有独立的石块组成，中部挖空，基座上设有微小的排水孔。礼拜堂沿长轴对称设长椅，花坛以及石板，花坛由整块挖空的石制成，下方设有排水孔。石制成的长椅中设有地下室的通风口，陶板由陶艺家专门设计制造。技术创新中央铺地采用双重防滑瓷砖，不同方向的弧形图案与拱顶相互呼应。这些瓷砖由陶艺家设计和制作，礼拜堂端部的巨大陶板也是他的作品。地下室使用的石板是一整块重约一顿的设计特色石，其生产和开凿十分困难，但后部安装了轮轨，使得运输可以毫不费力。地下室是一个狭长的空间，饰以光滑的陶瓷面板。其中设有个骨灰安置处，由天花上的线性装置提供照明。狭长的地下骨灰安置处，采用顶部线性夜景，照明设在拱脚的铺地中，可以照亮整个拱顶内部。地面层平面图，地下室平面图，
